前言:
此次教程演示使用20mm厚的松木板,制作一个电脑增高架的支腿,一个简单且非常实用的小项目
|
|
核心步骤:
操作提示: 您可根据现有材料 调整具体尺寸。跟随教程动手实践,是掌握技能的关键!
步骤1
首先需要先新建一个文件
|
步骤2
然后选择设计工作台(按照图片顺序进行操作即可)
|
步骤3
选择一个绘图平面(图中选择的是XY平面)
|
步骤4
按照图中序号进行操作,对照底下图形进行绘画,尺寸按照现有板材和需要的尺寸进行修改
|
示例图
|
步骤5
绘图完成后,请按照图中序号进行操作
|
步骤6
按照图中序号进行操作
|
步骤7
按照图中序号进行操作
|
步骤8
设置完成后的样子,请检查方框内盒箭头的位置是否设置正确
|
步骤9
按照图中序号进行操作
|
步骤10
按照图中序号进行操作
|
步骤11
按照图中序号进行操作
|

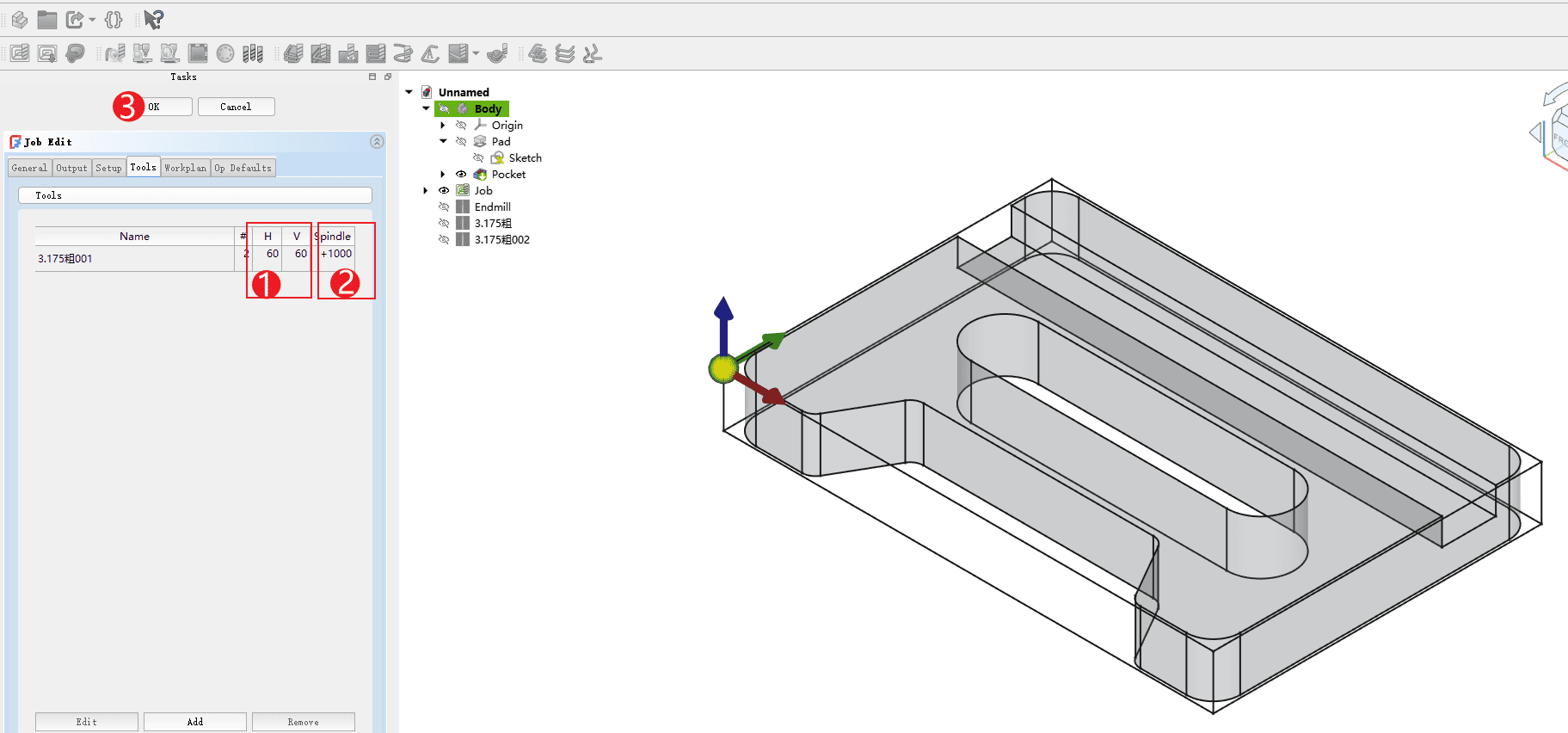

步骤12
按照图中序号进行操作
注意:这个的速度是mm/s单位,建议根据自己拥有的设备最大速度的80%进行换算,切勿直接按图输入)
|
步骤13
按照图中序号进行操作
|
步骤14
检查红框内基本图形选择是否有被勾选上,勾选上了就进行下一步即可
|
步骤15
按照图中序号进行操作
点击箭头所指的深度
注意:如果材料硬度较高需要适当的减少每层下切的深度)
|
步骤16
按照图中序号进行操作
根据箭头点击高度
|
步骤17
按照图中序号进行操作
根据箭头点击加工
|
步骤18
按照图中序号进行操作
注意:一定要点到边线)
|
步骤19
按照图中序号进行操作
|
步骤20
按照图中序号进行操作
注意:需要将深度设置中的完工深度设置成所使用的木板的厚度才能完全切割)注意:零件内的特征切割都使用沿内侧切割尺寸才会准确)
|
步骤21
最后一道工序,和上一个工序的操作一样,这里需手动依次选择模型的外轮廓线,直到整个外轮廓的线和点都高亮显示(注意:构成外轮廓线段的点也要勾选上)
|
步骤22
制作完成后,可以用箭头所指的仿真命令进行刀路仿真
|
步骤23
按照图中序号进行操作
|
步骤24
按照图中序号操作
|
