¶ TTC6050(25)/H系列机型安装F65A主轴教程
本教程主要讲解如何在TTC6050(25)/H系列机型上安装F65A主轴的教程可以跟着教程进行安装或者观看下方连接中的教程视频
¶ 硬件安装

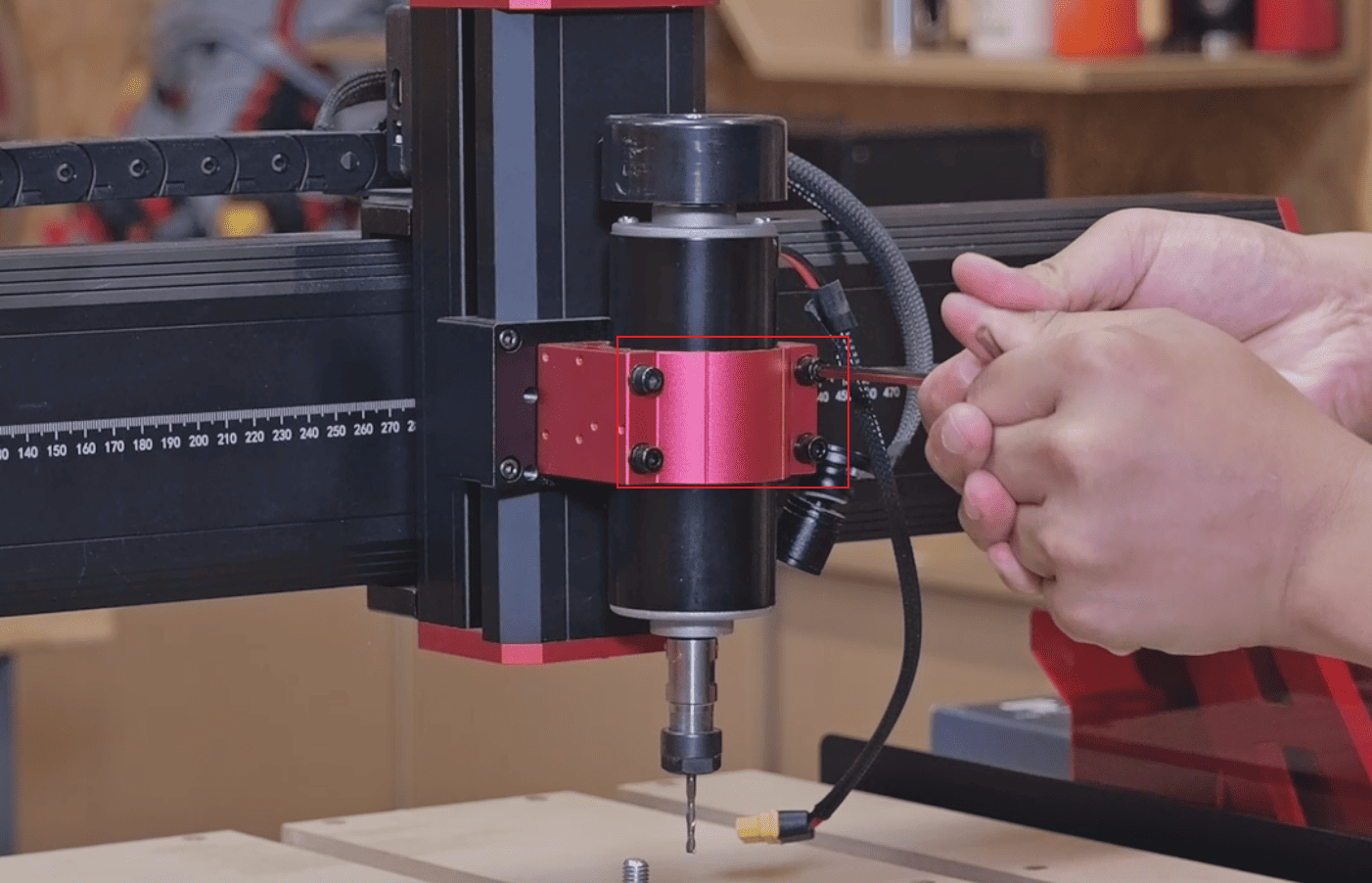

1.取下主轴的供电线然后将主轴夹具的固定螺丝松掉取下主轴

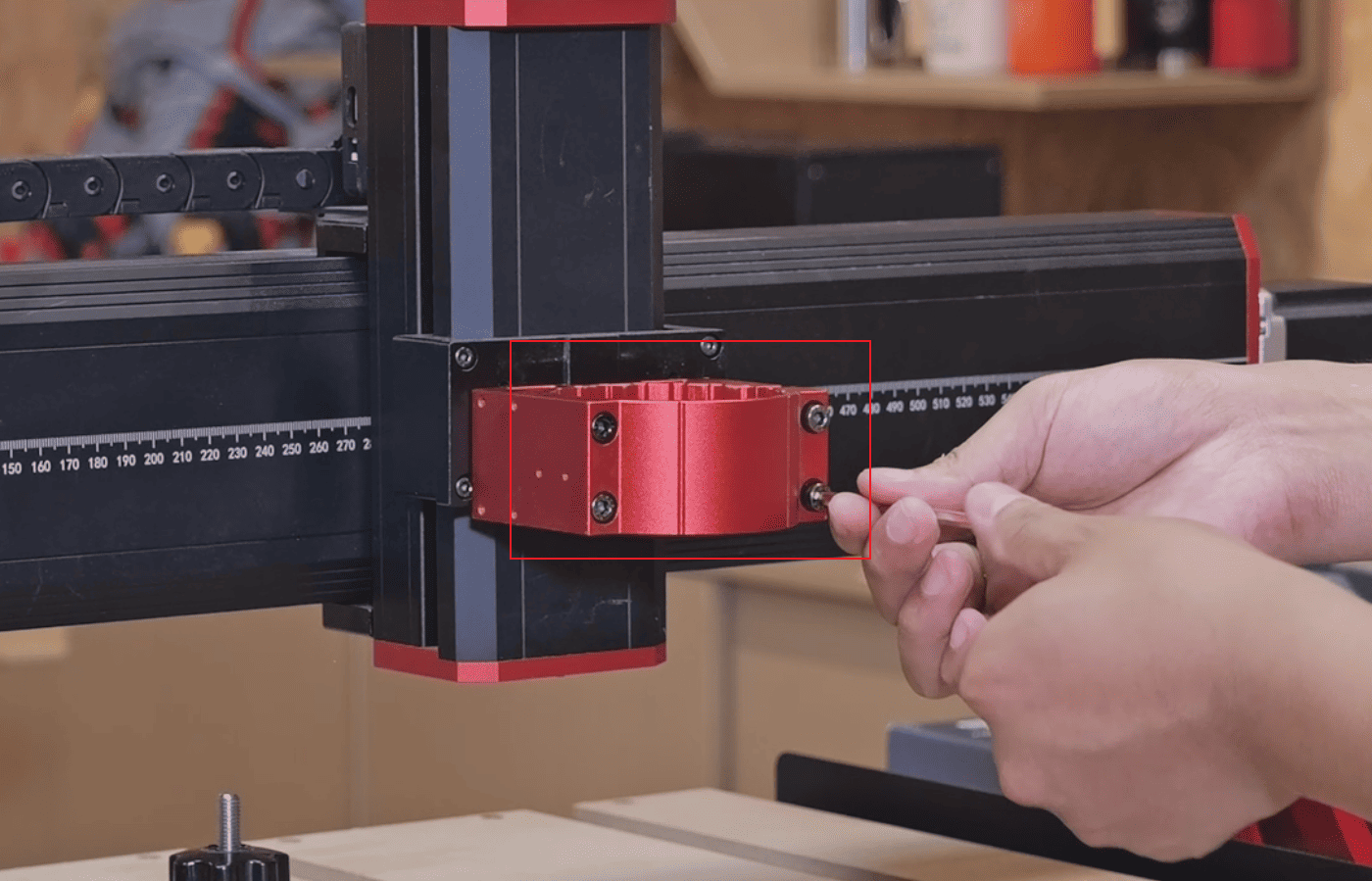

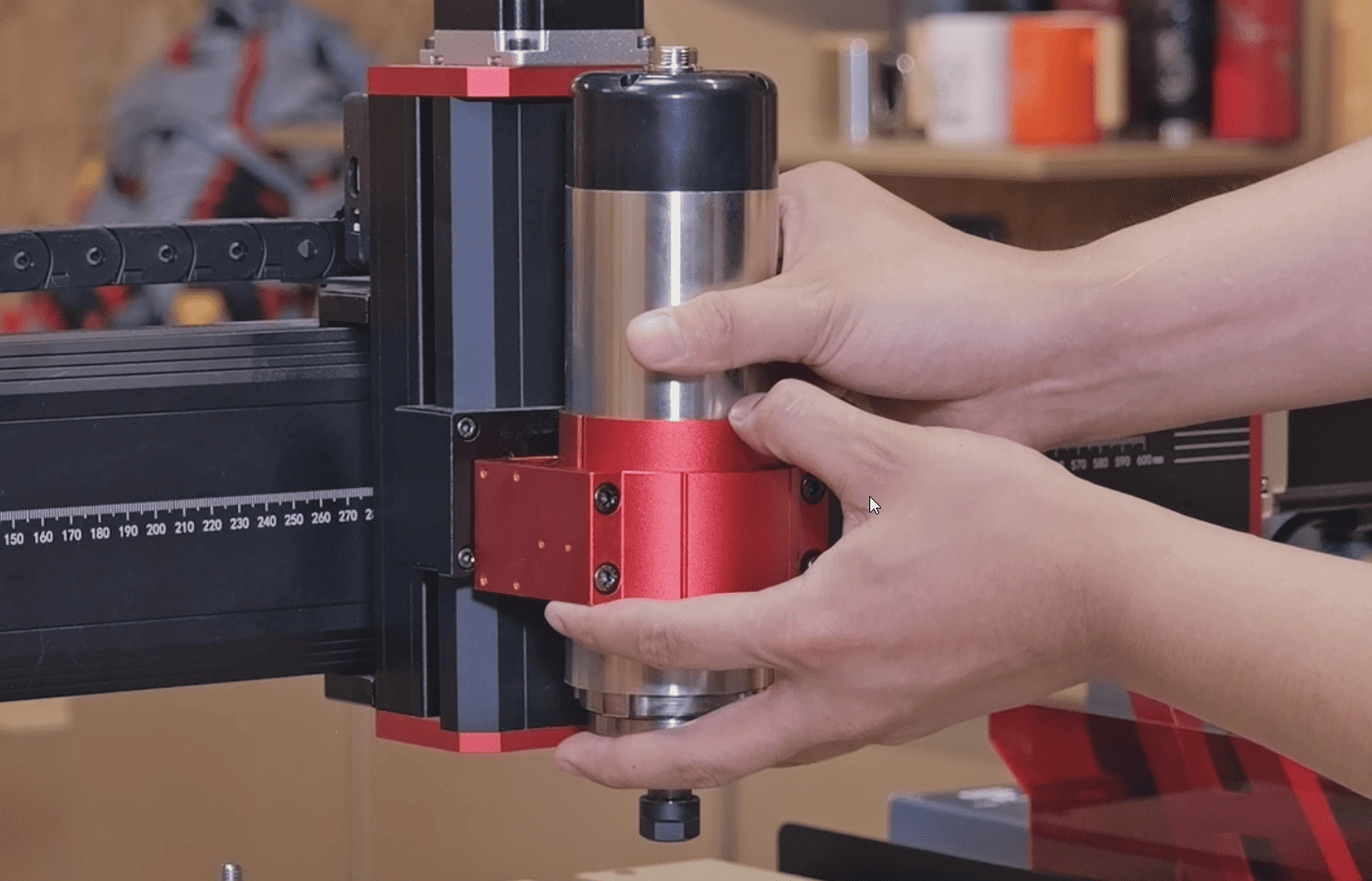

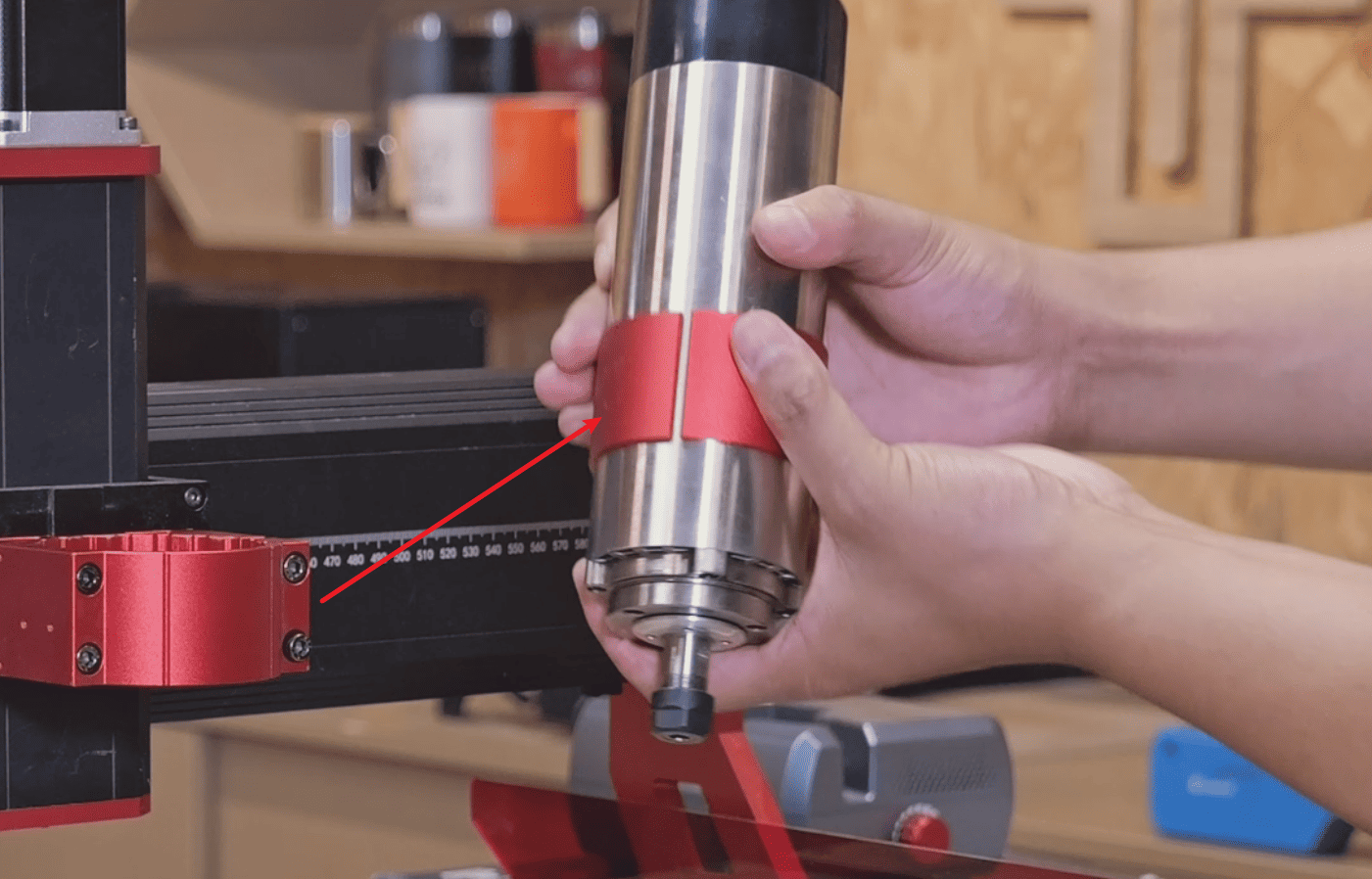

2.将机器自带的69安装座预锁在滑车上(注意：先不锁紧)，将69安装座的内夹具套入主轴内

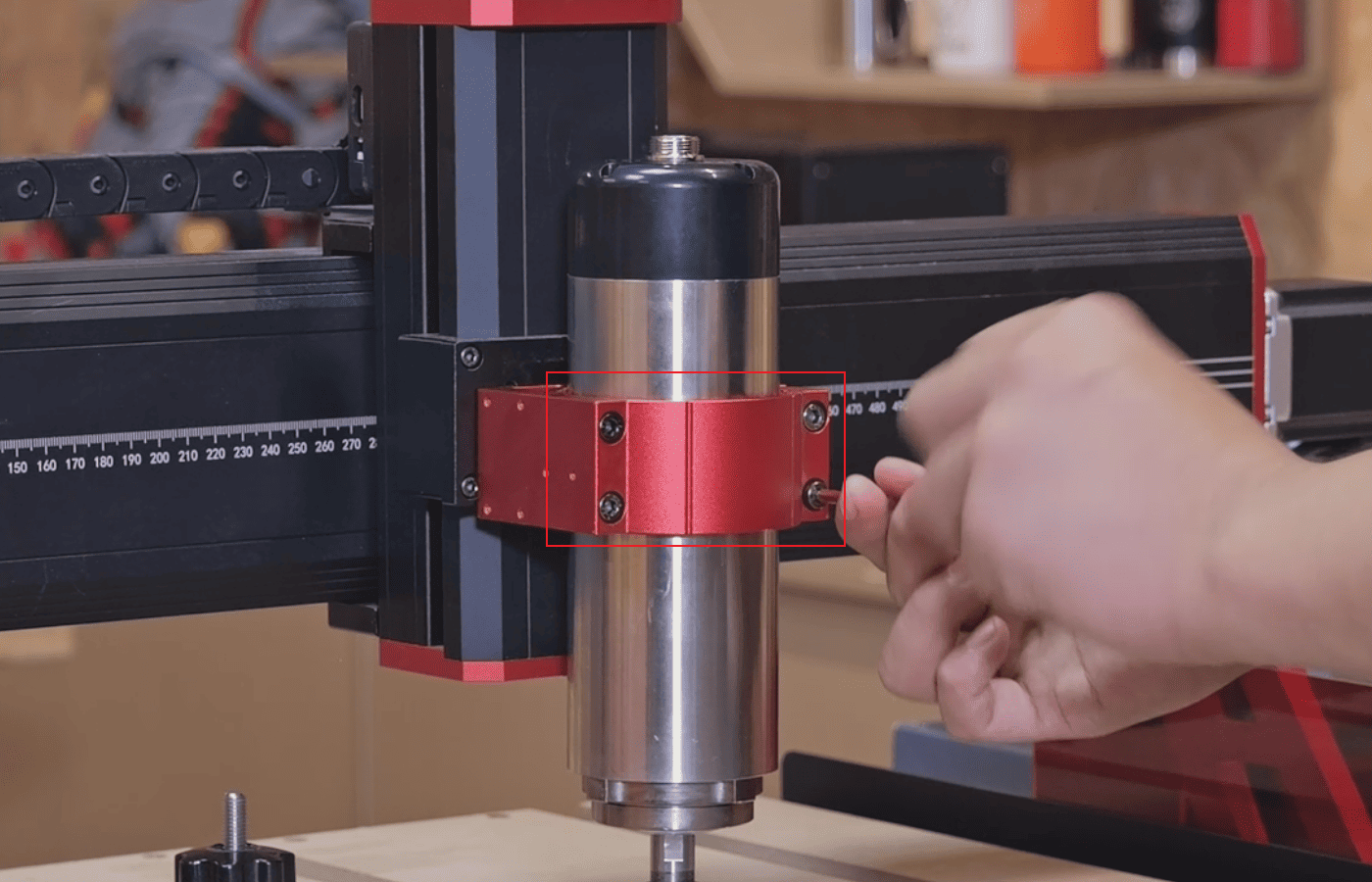

3.主轴穿过后将夹具紧固螺丝全部锁紧即可完成硬件安装
¶ 接线安装
1.供电线一共有三根线，黄色的为地线按照地线标记接入在地线的接口上剩下的两根线不分正负极分别接入R/L1和S/L2接口即可
|
2.主轴控制线共三根分别是U-V-W，线束上带有线标分别接入在变频器对应的接口上即可
|
3.打开变频器的上盖，找到AVI和COM接口
|
4.将变频控制线的AVI和COM线接入对应的接口
|
5.重新合上变频器的上盖
|

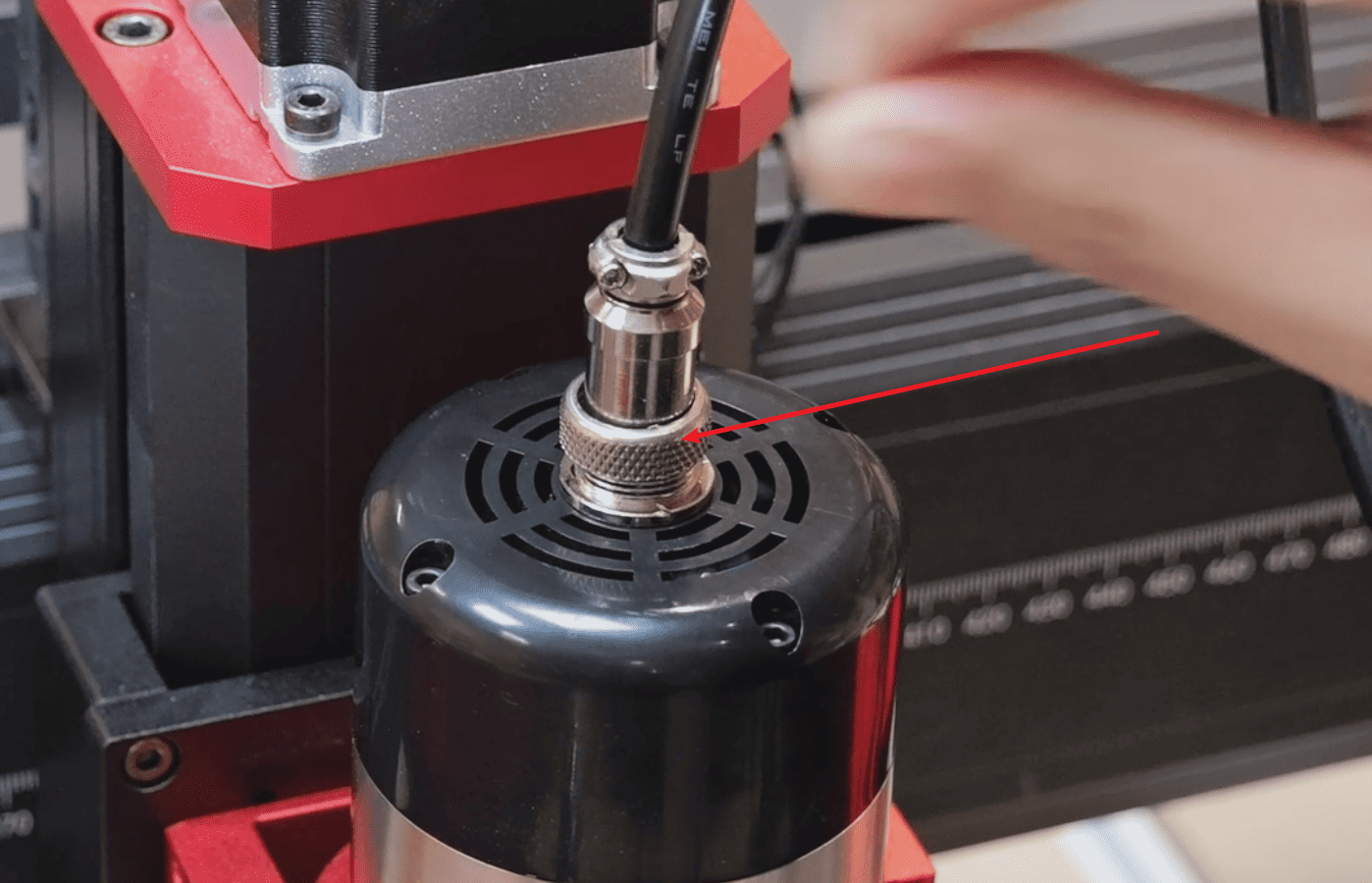

6.将主轴控制线的另外一端航空插头接入主轴紧固好航空插头的固定螺母
|

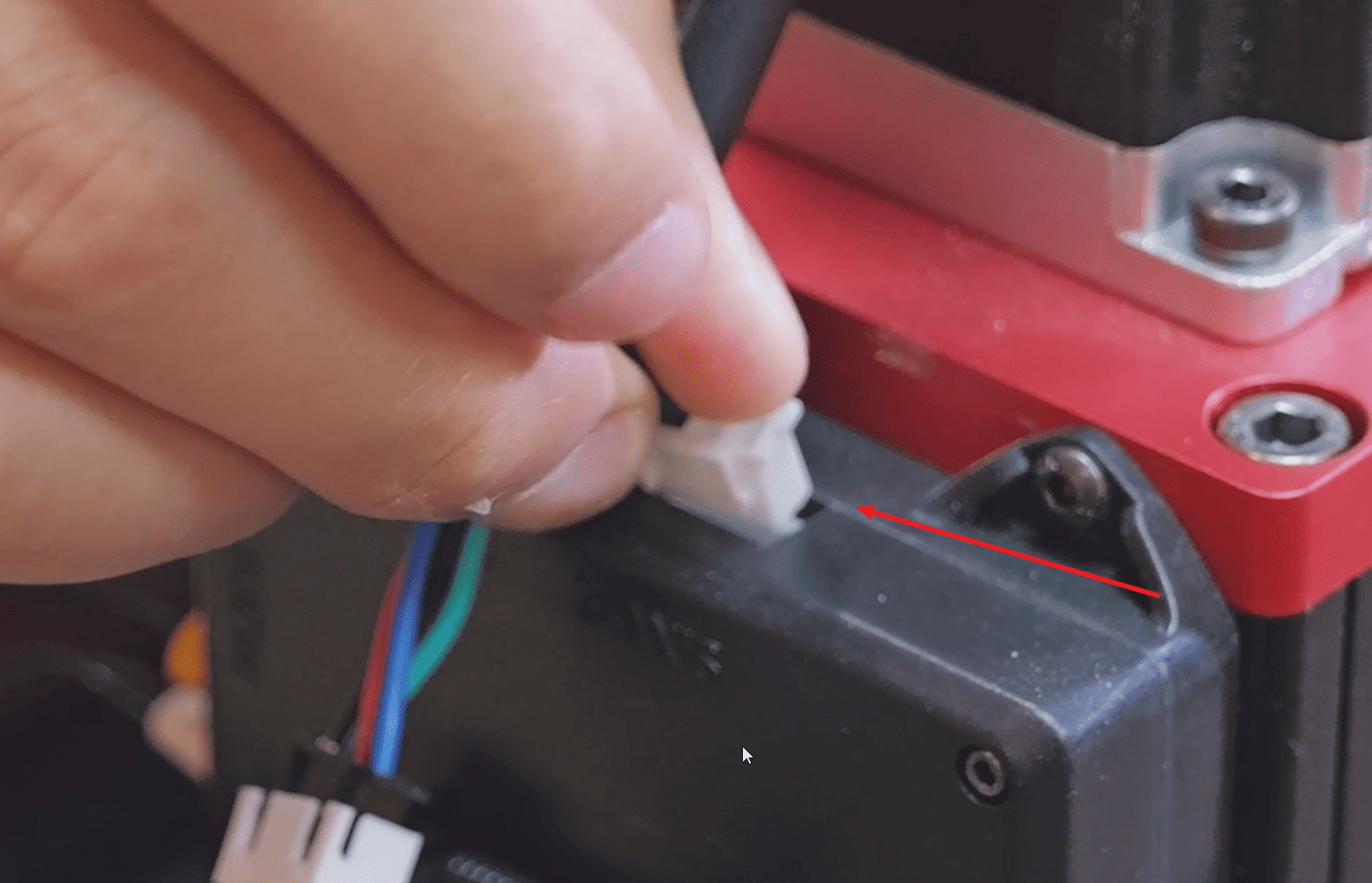

8.将变频控制线接在机器Z轴转接板的VDF接口即可完成全部接线
|
¶ 启动主轴

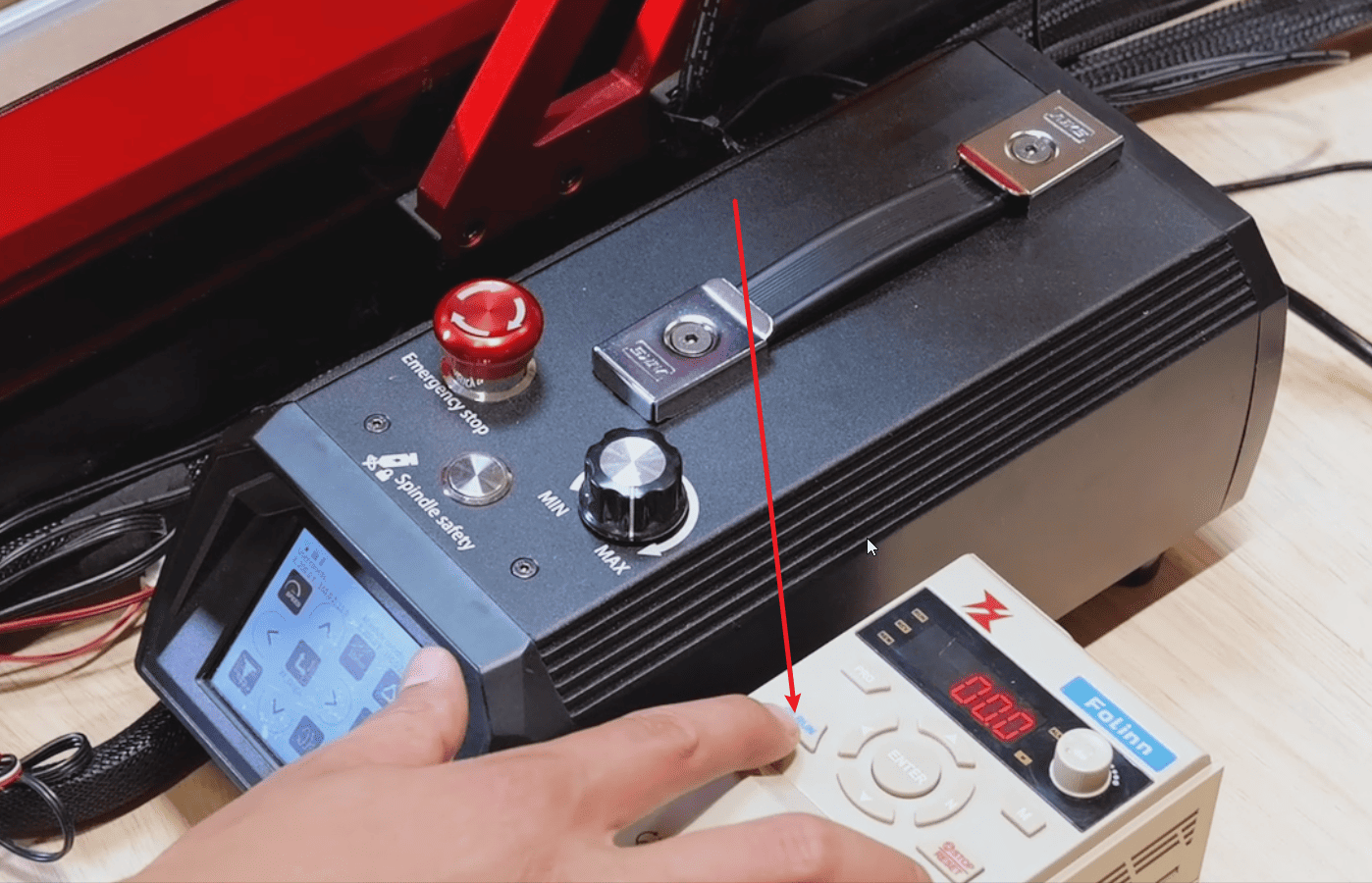

F65A主轴有两种启动方式分别是手动启动主轴和通过屏幕启动，但是无论那种方式都需要在启动前按下变频器上的"RUN"按钮
¶ 手动启动

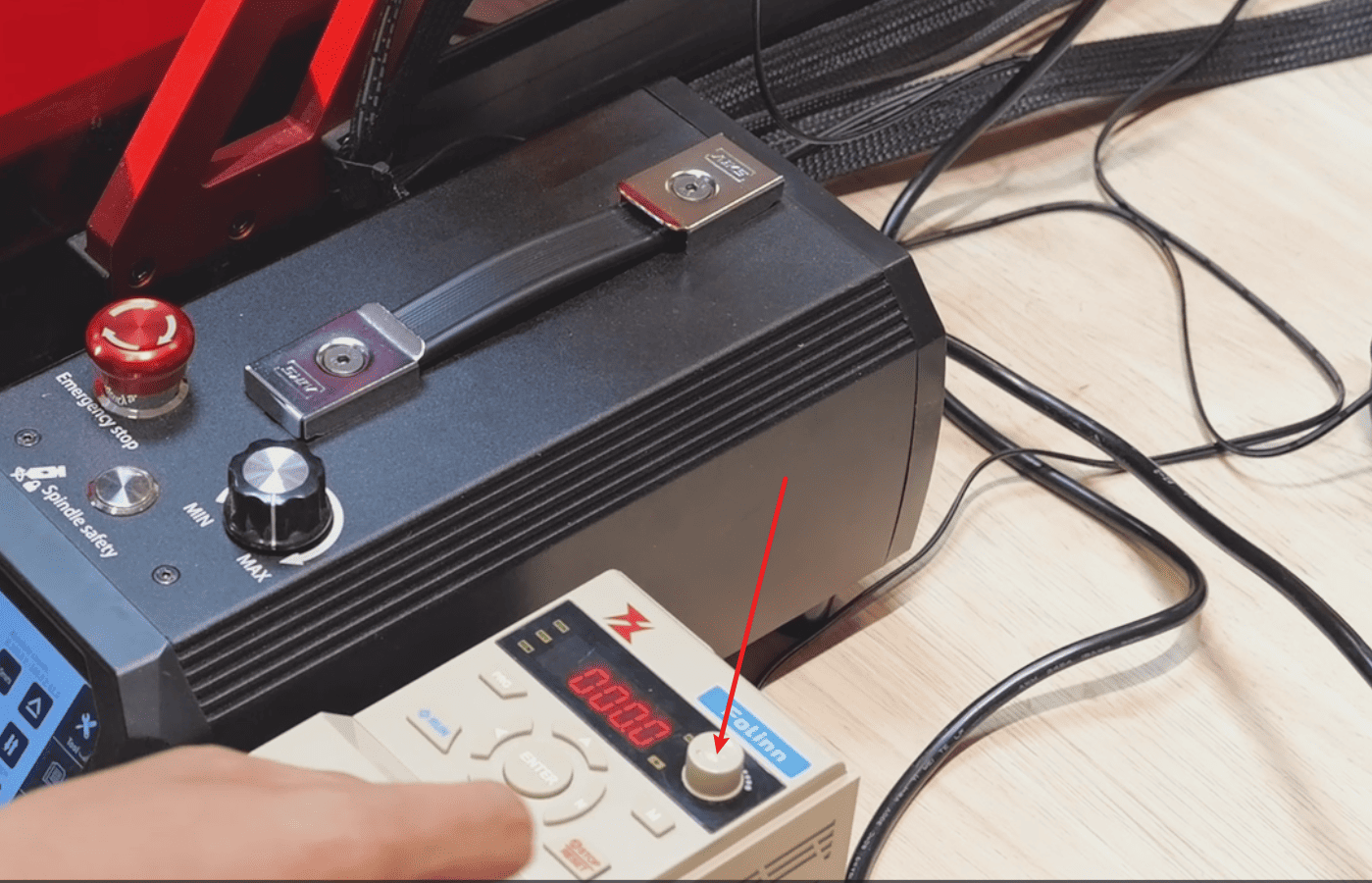

1.按下RUN按钮旋转调速器即可调节主轴转速
¶ 屏幕启动

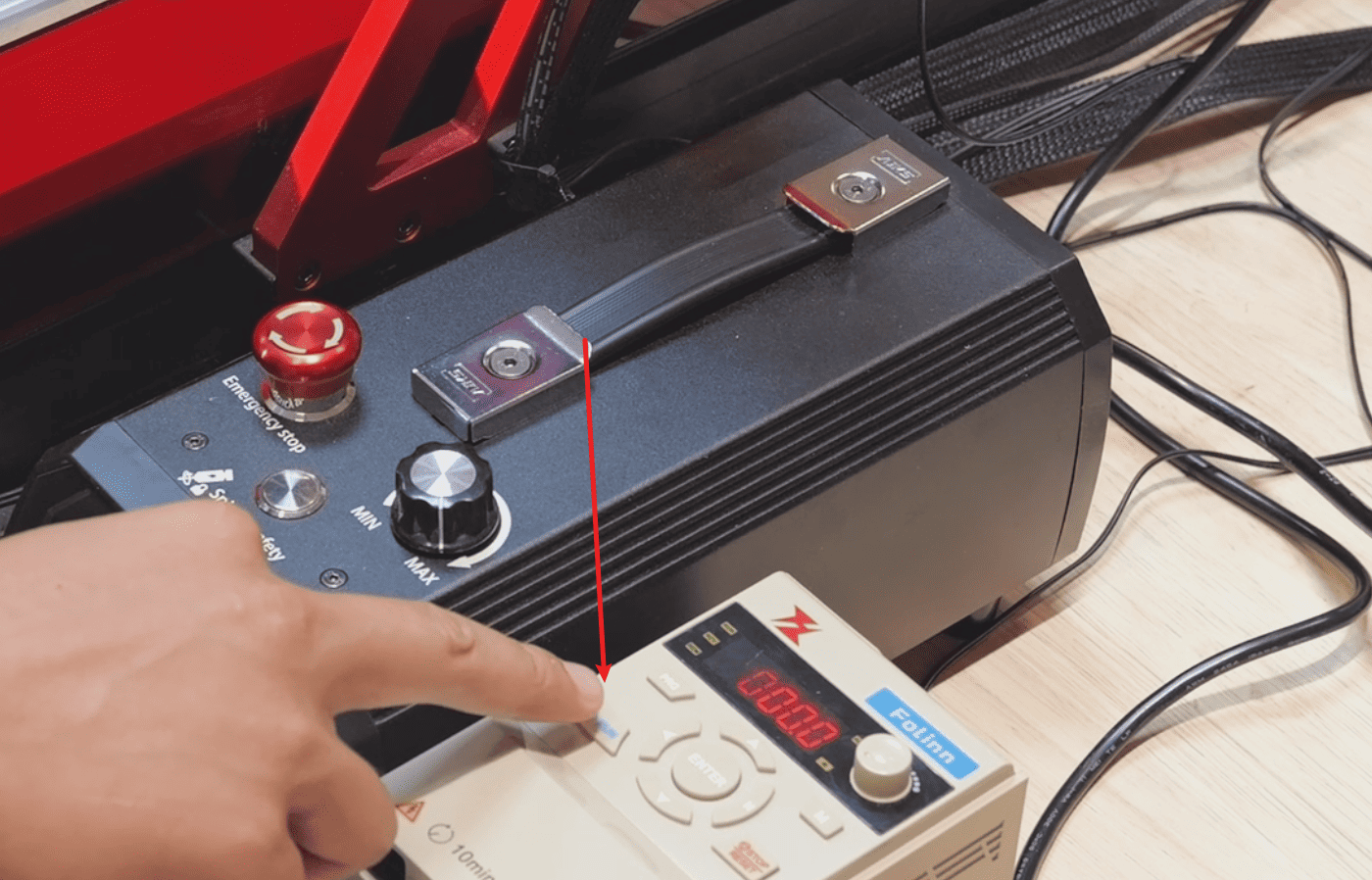

1.按下PRG按钮进入编程界面调整成P02.10
2.按下ENTEP进入下一行调整成00002
3.按下ENTEP进入下一行调整成P03.00
4.按下ENTEP进入下一行调整成00001后按下ENTEP即可完成调试

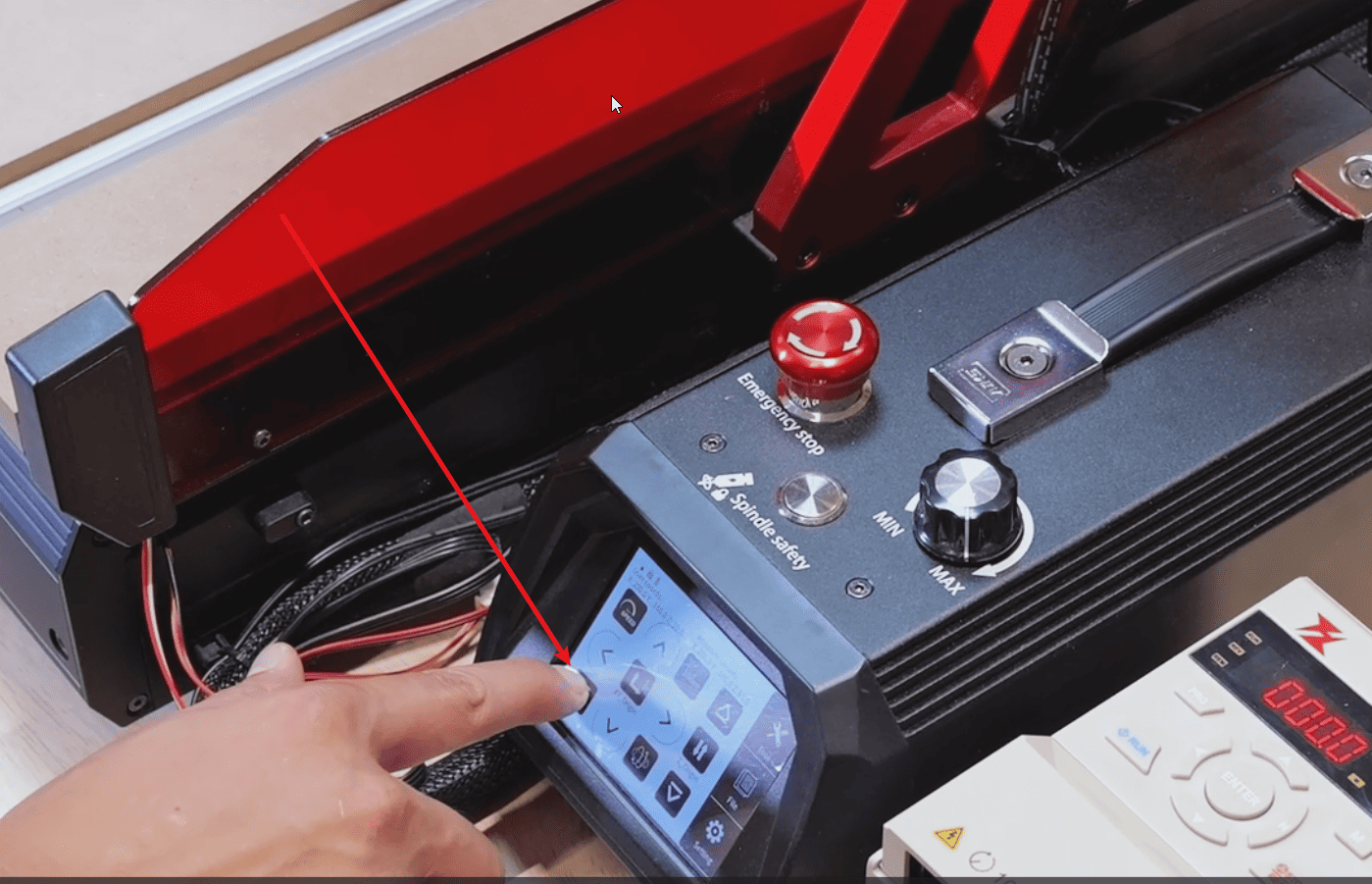

5.点击RUN然后在屏幕上点击主轴启动即可打开主轴
