¶ 450Pro安装F65A主轴教程
本教程主要讲解如何在TTC450Pro(25)机型上安装F65A主轴的教程可以跟着教程进行安装或者观看下方连接中的教程视频
¶ 硬件安装

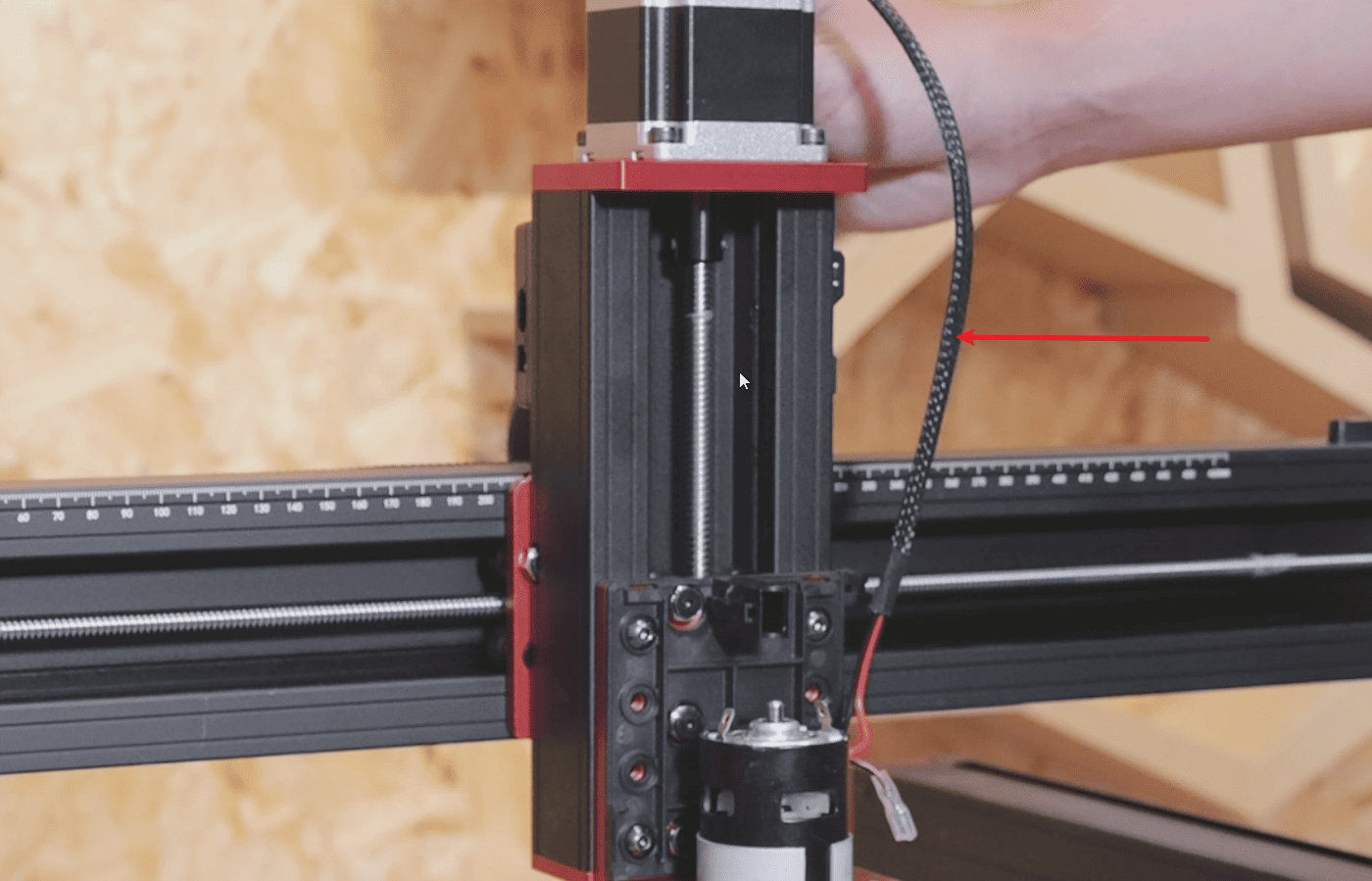

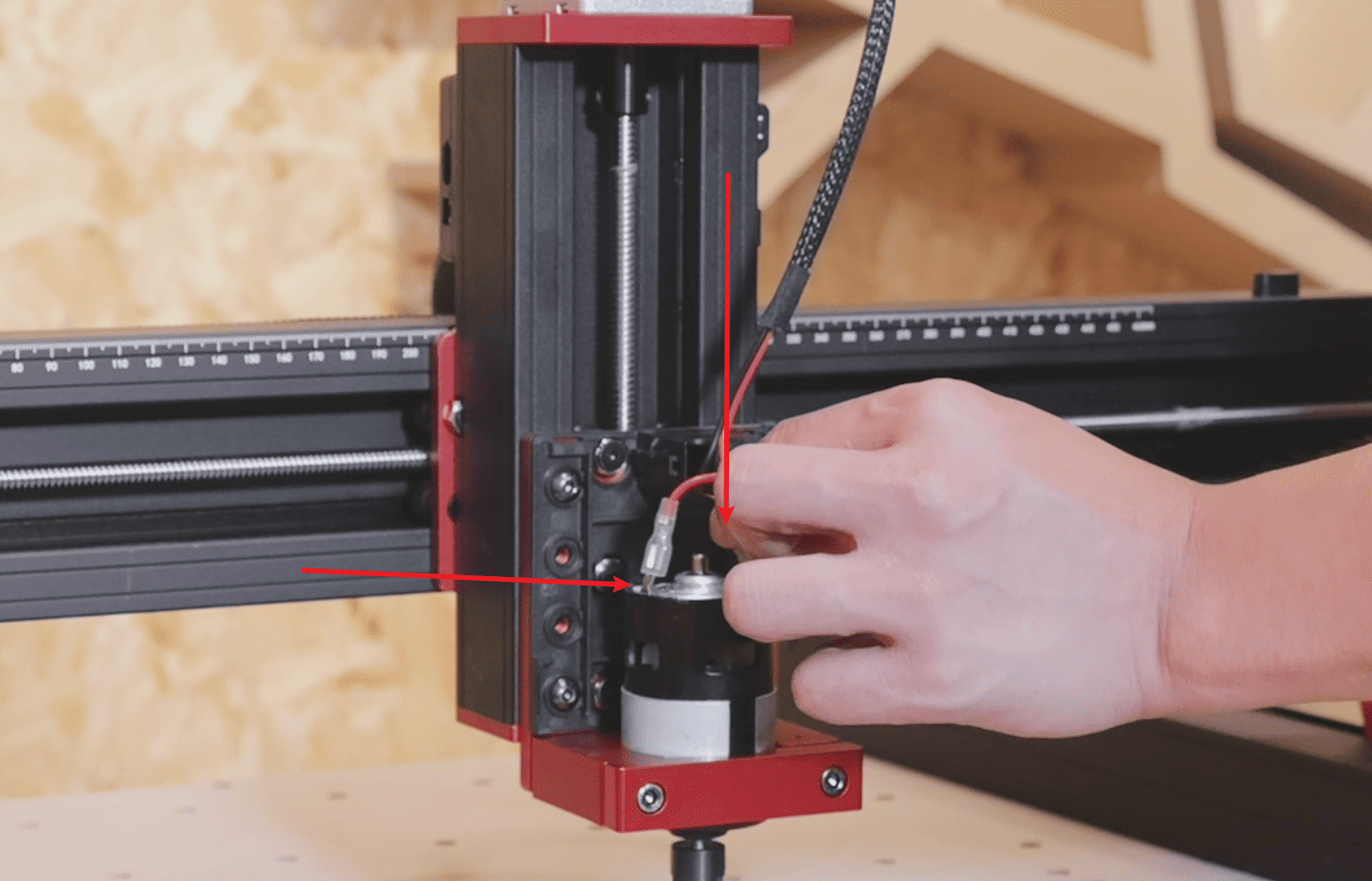

1.取下主轴的防护外壳将主轴的供电线拔下
2.将主轴供电线从Z轴转接板上取下，然后将原装主轴的夹具固定螺丝松掉将775主轴整个取下来

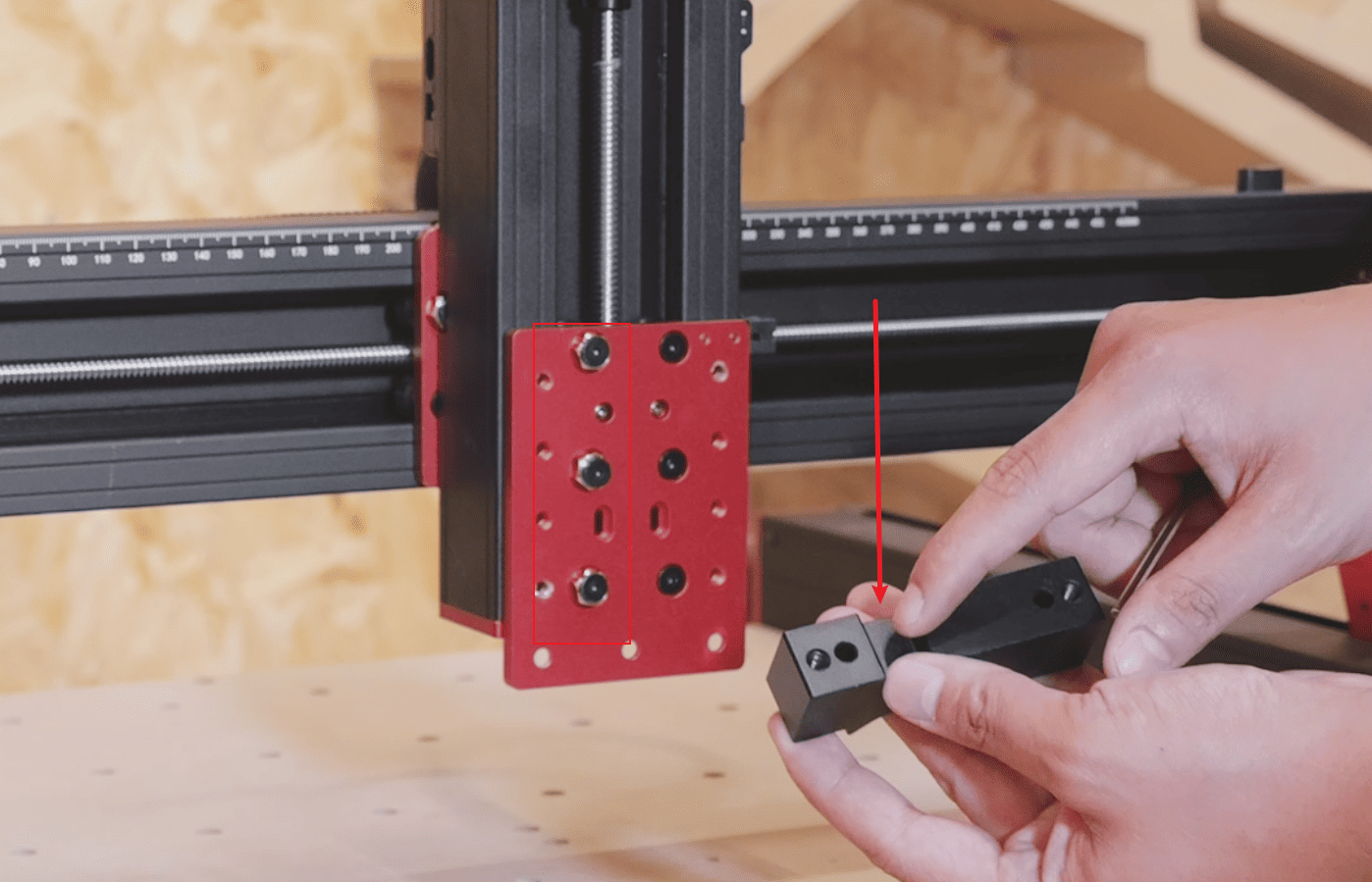

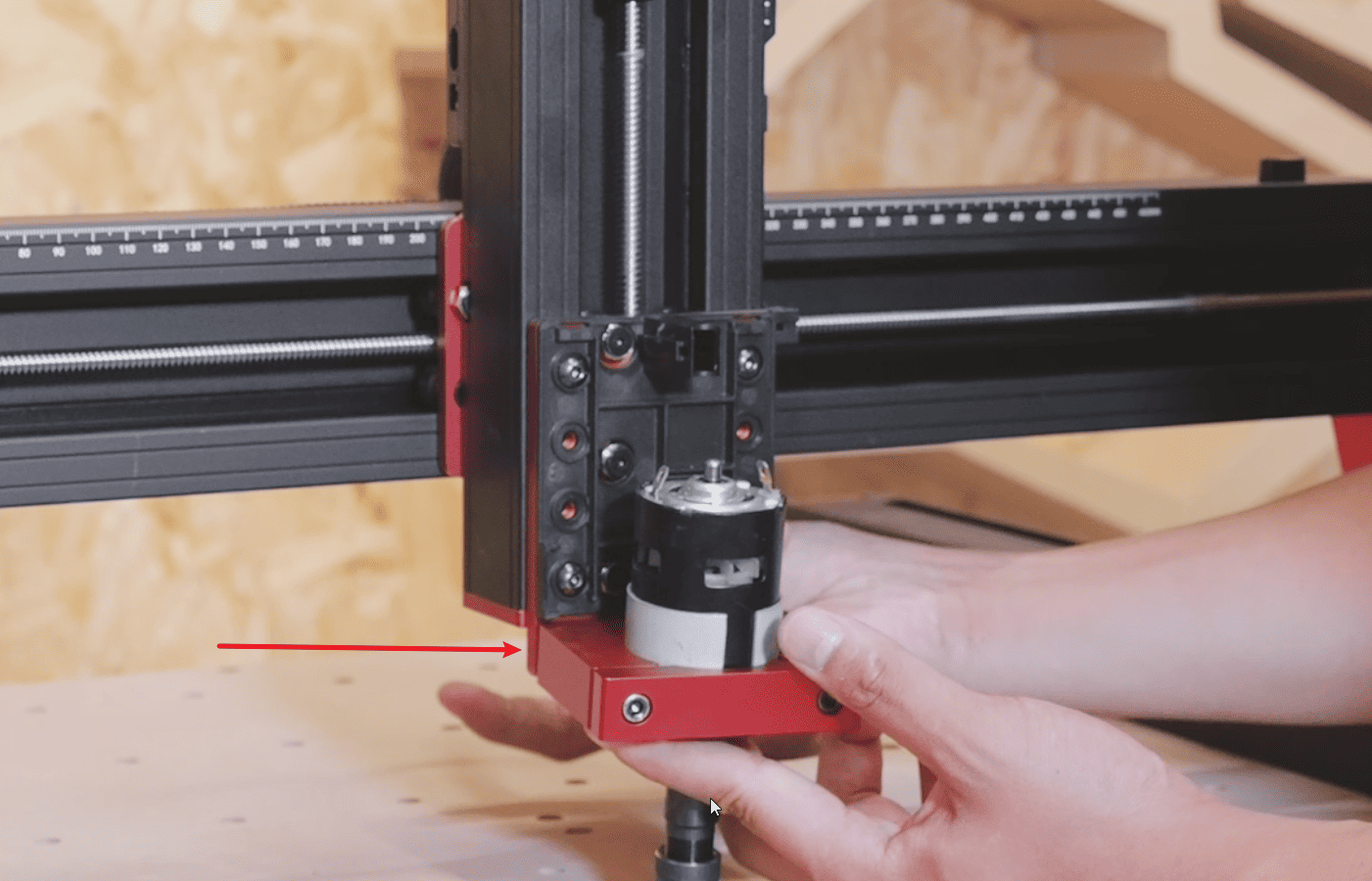

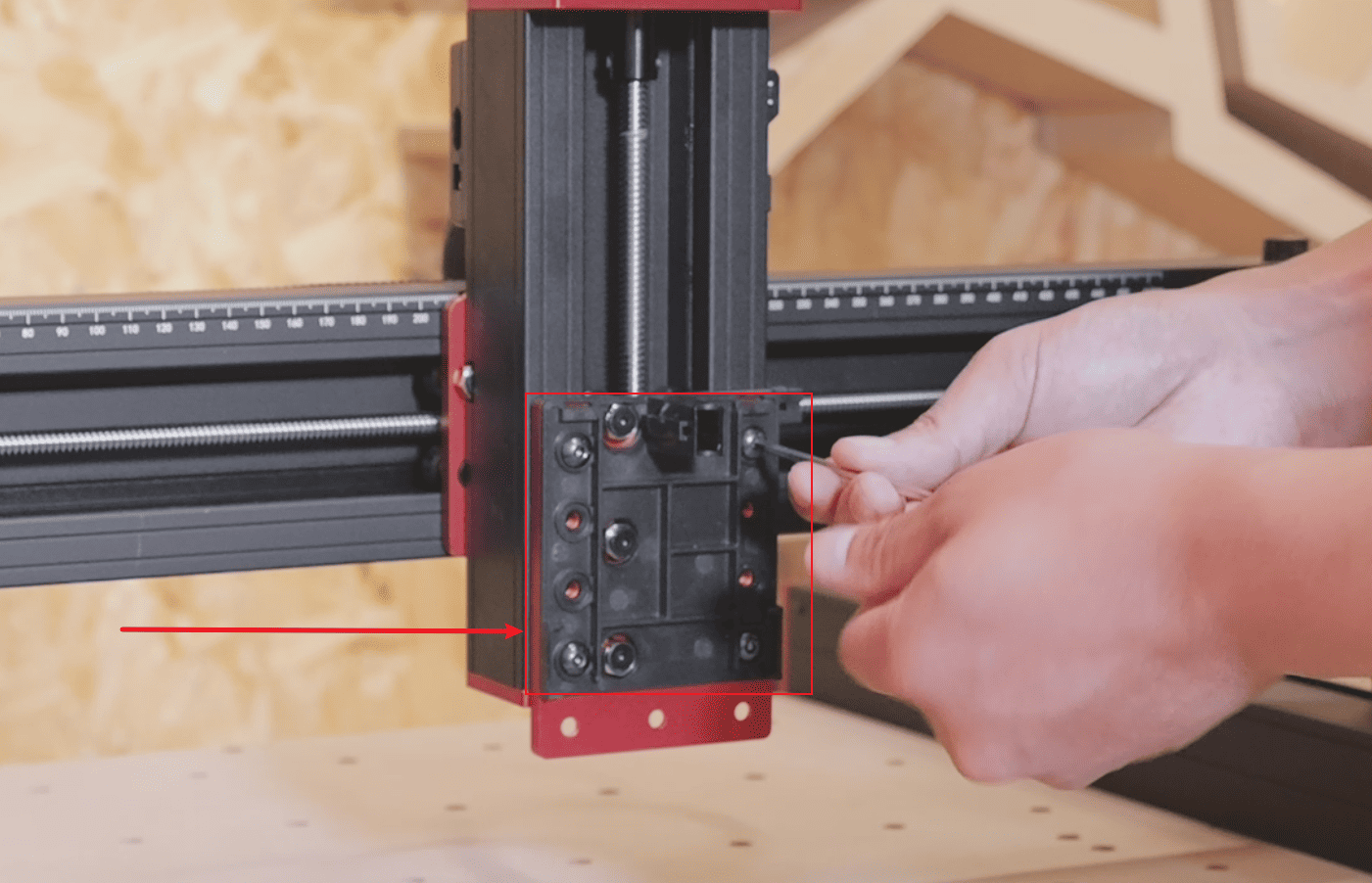

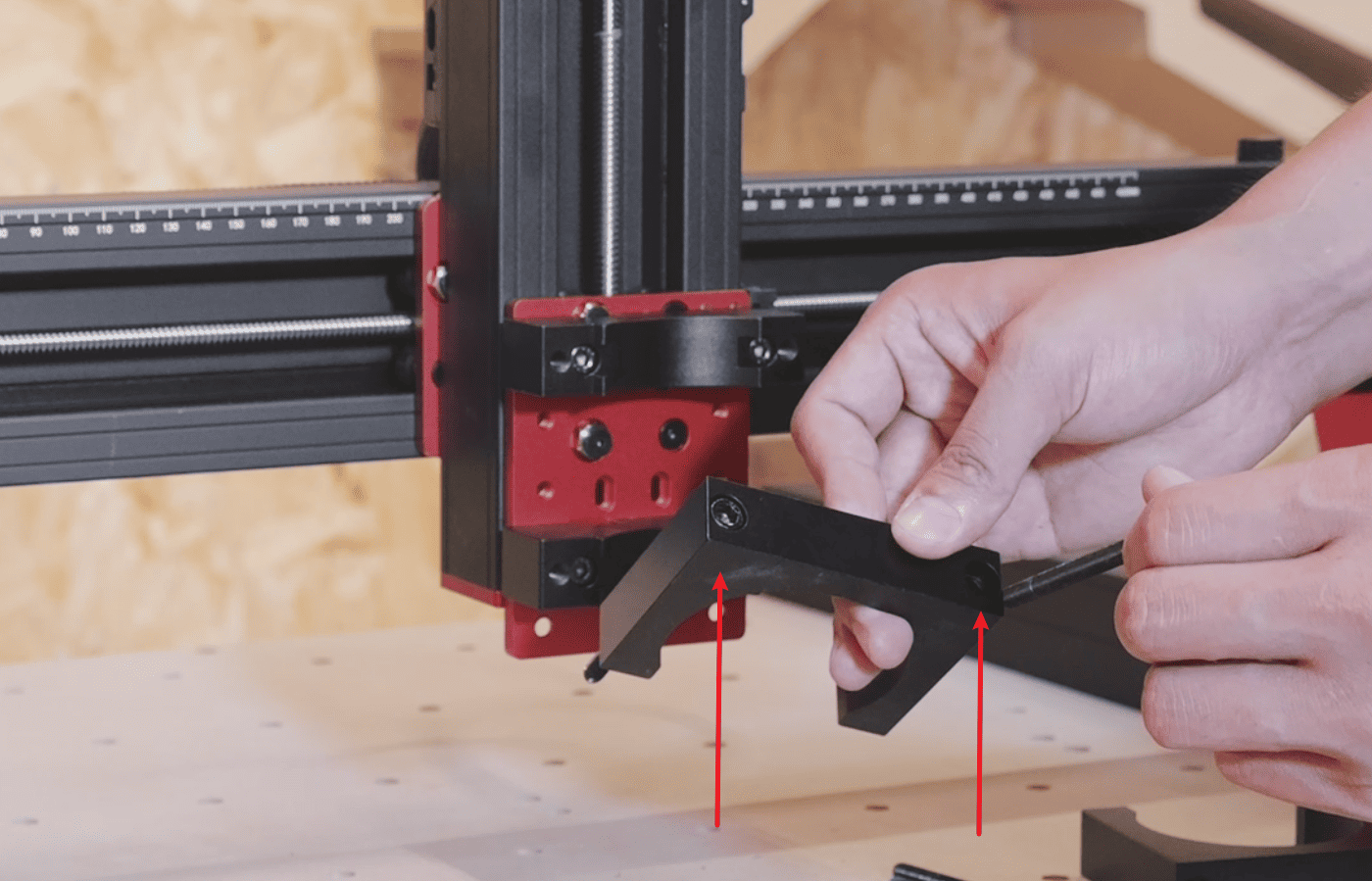

3.将防护背板的四个固定螺丝松掉取下背板，找到F65A主轴的夹具底座对齐滑车的螺母凸起（注意：底座的凹槽需要和Z轴滑车的螺母凸起对齐才能安装)

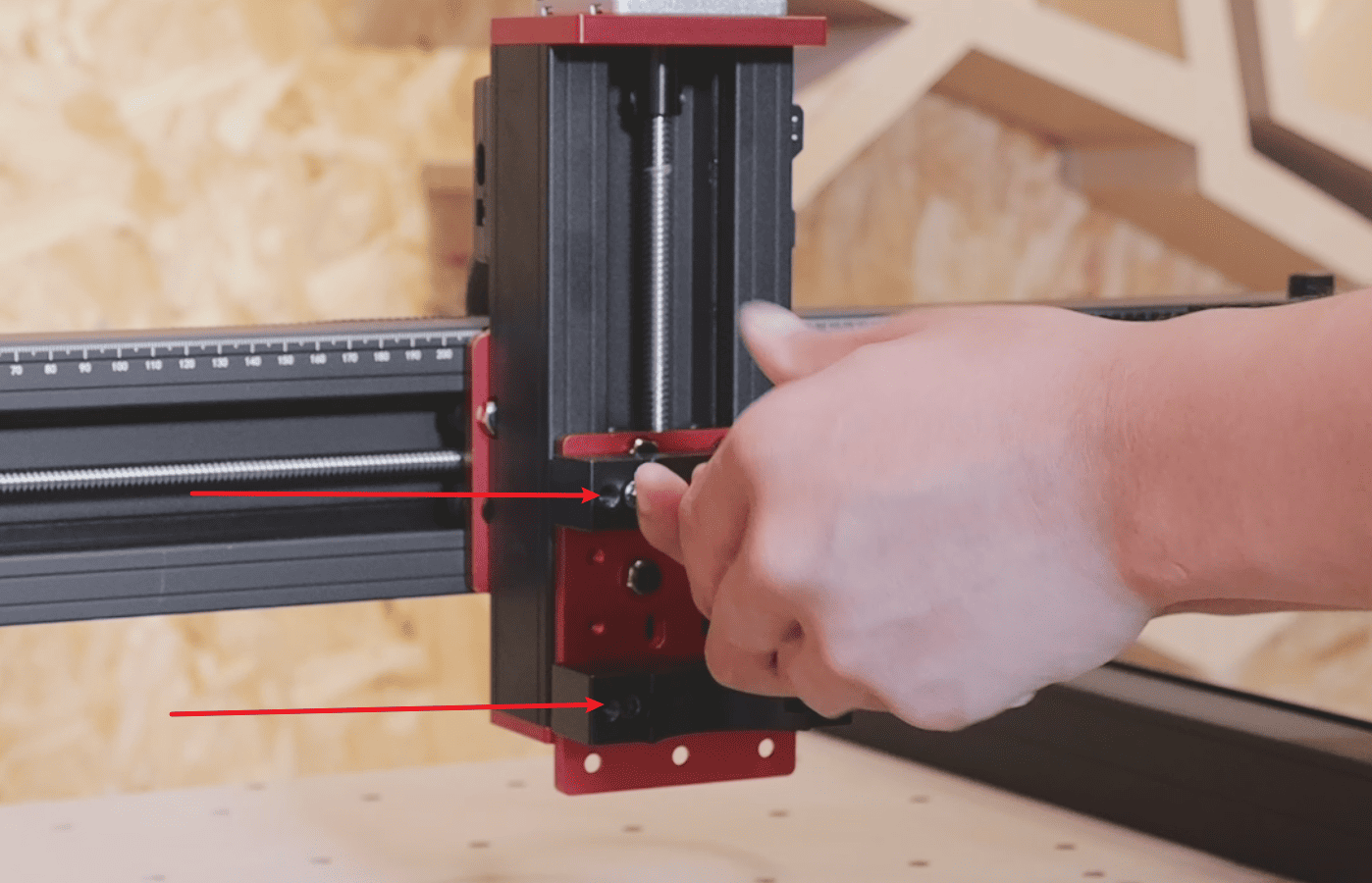

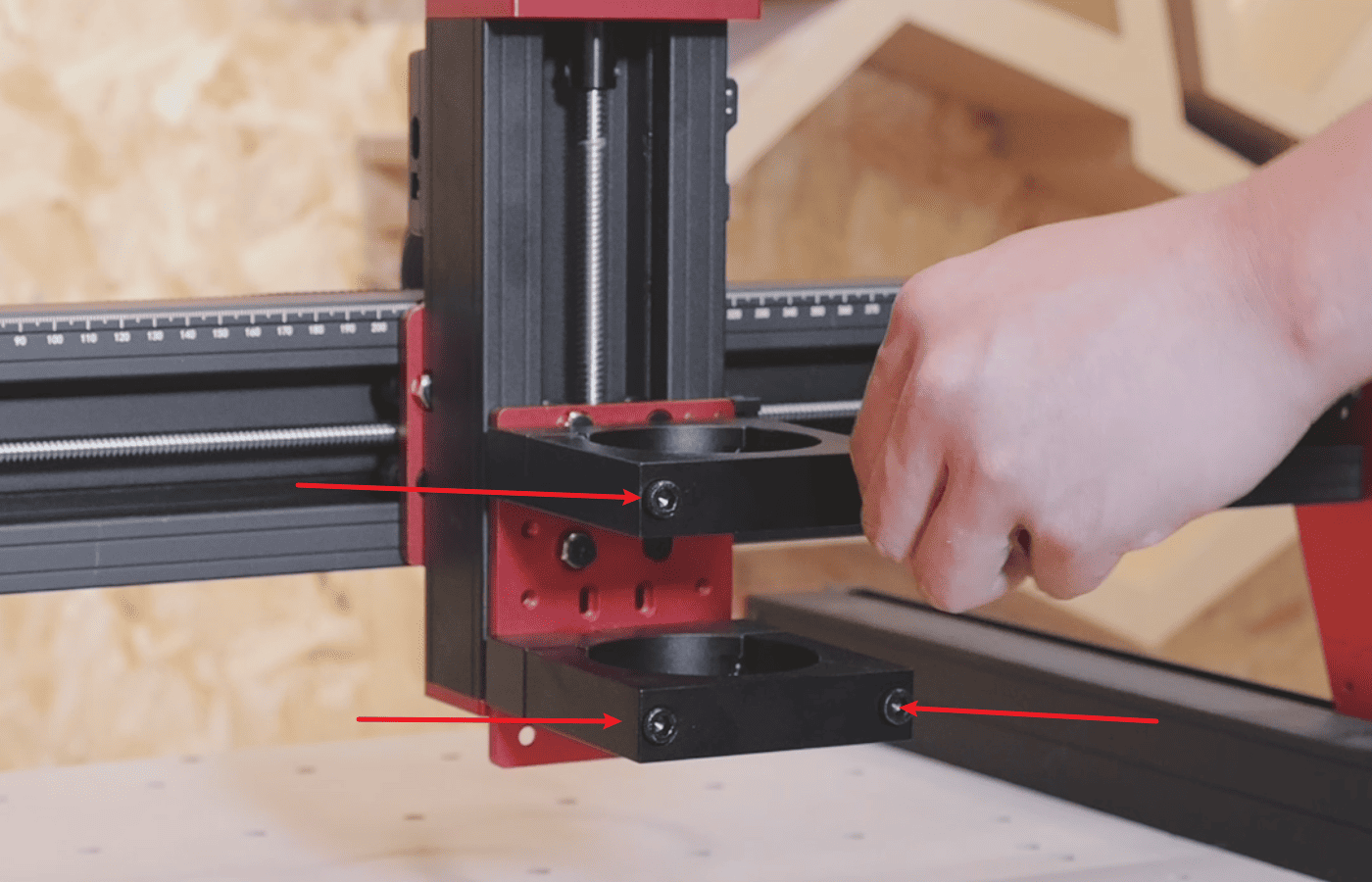

4.将夹具底座紧固完成后取出主轴的夹具先穿过紧固螺丝(注意：先不锁紧)

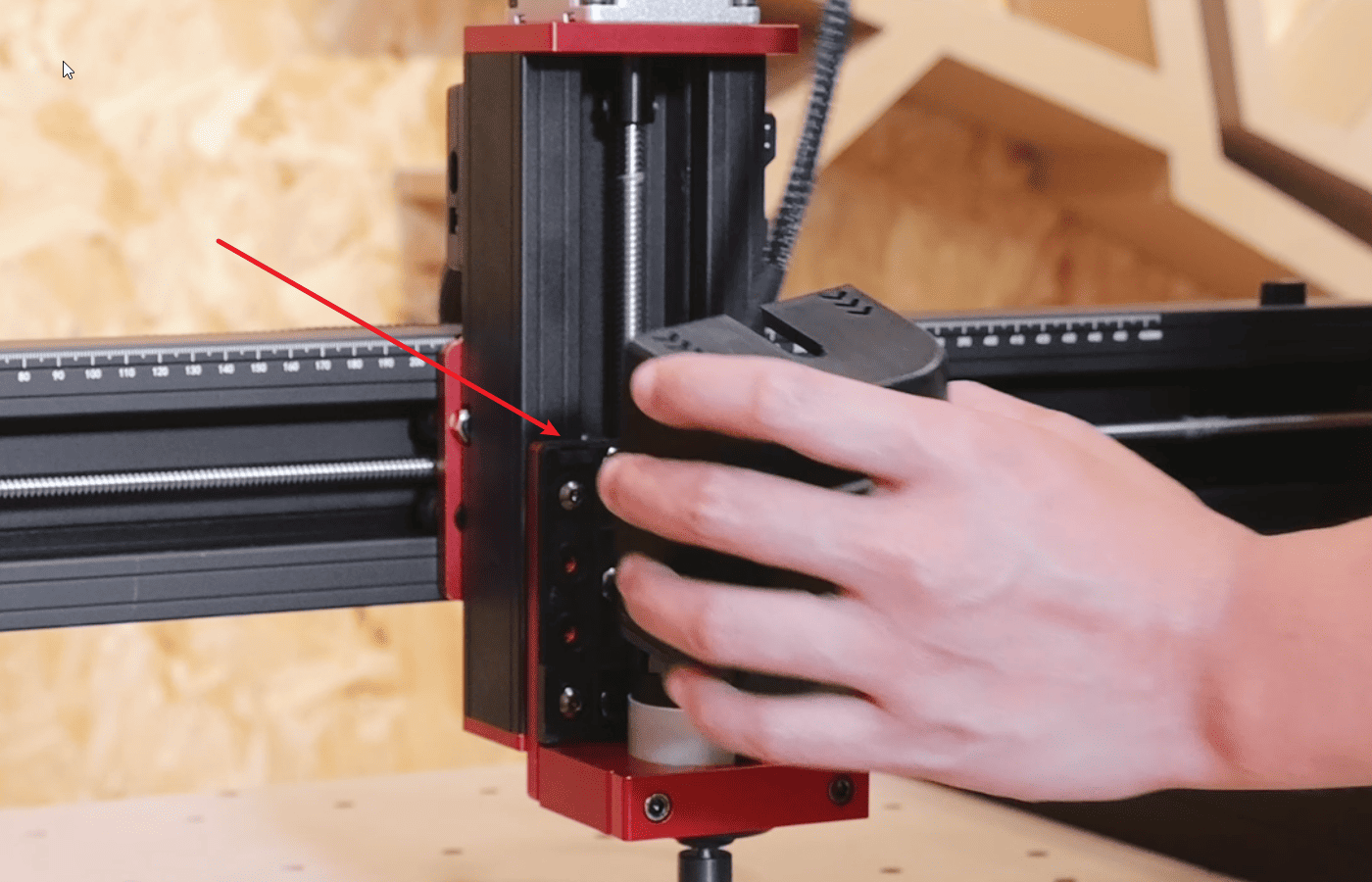

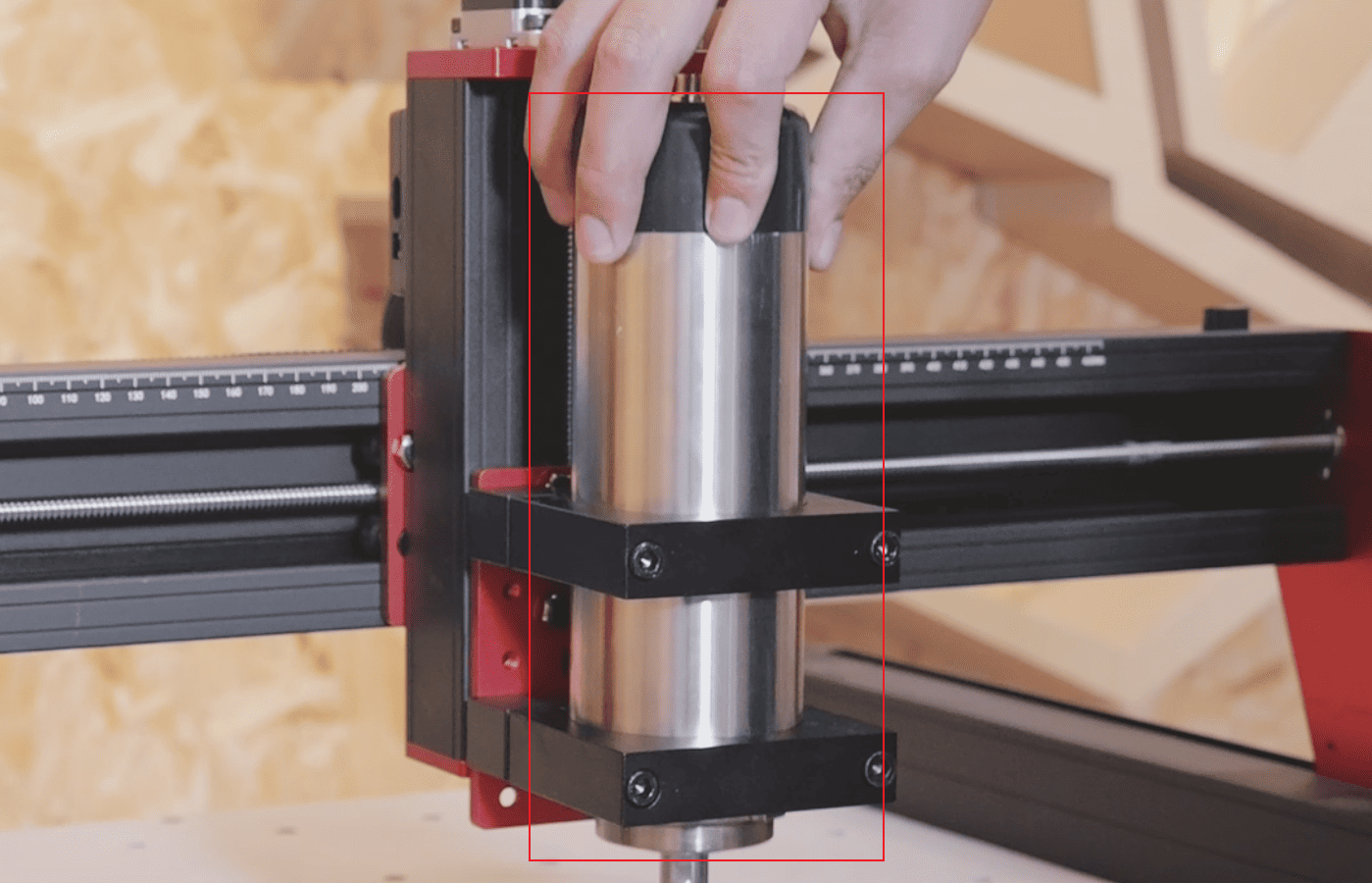

5.将主轴夹具的紧固螺丝先锁一点但不完全锁紧，然后取出F65A轴穿过夹具

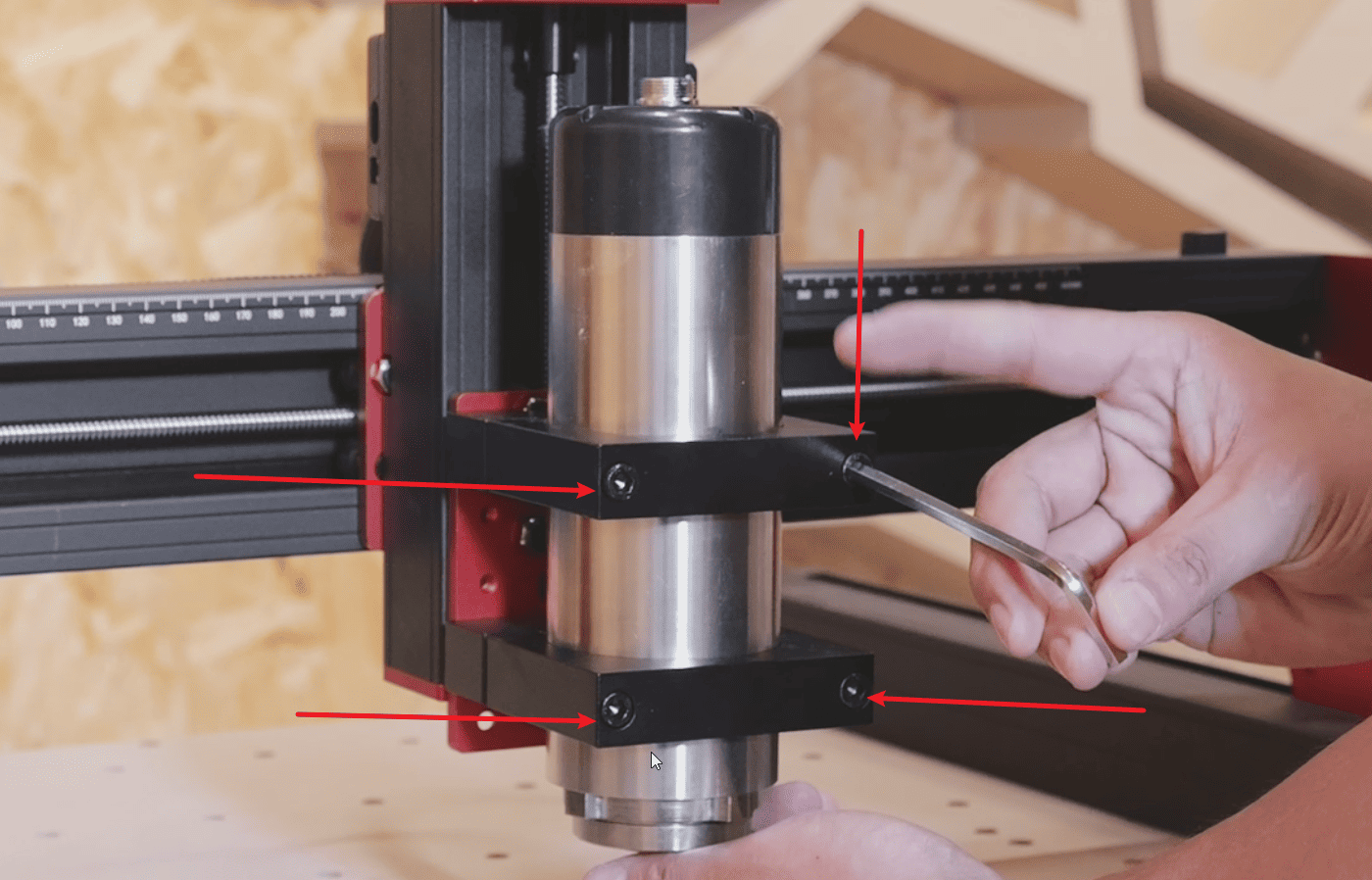

6.将夹具的紧固螺丝固定即可完成主轴的安装
|
¶ 接线安装

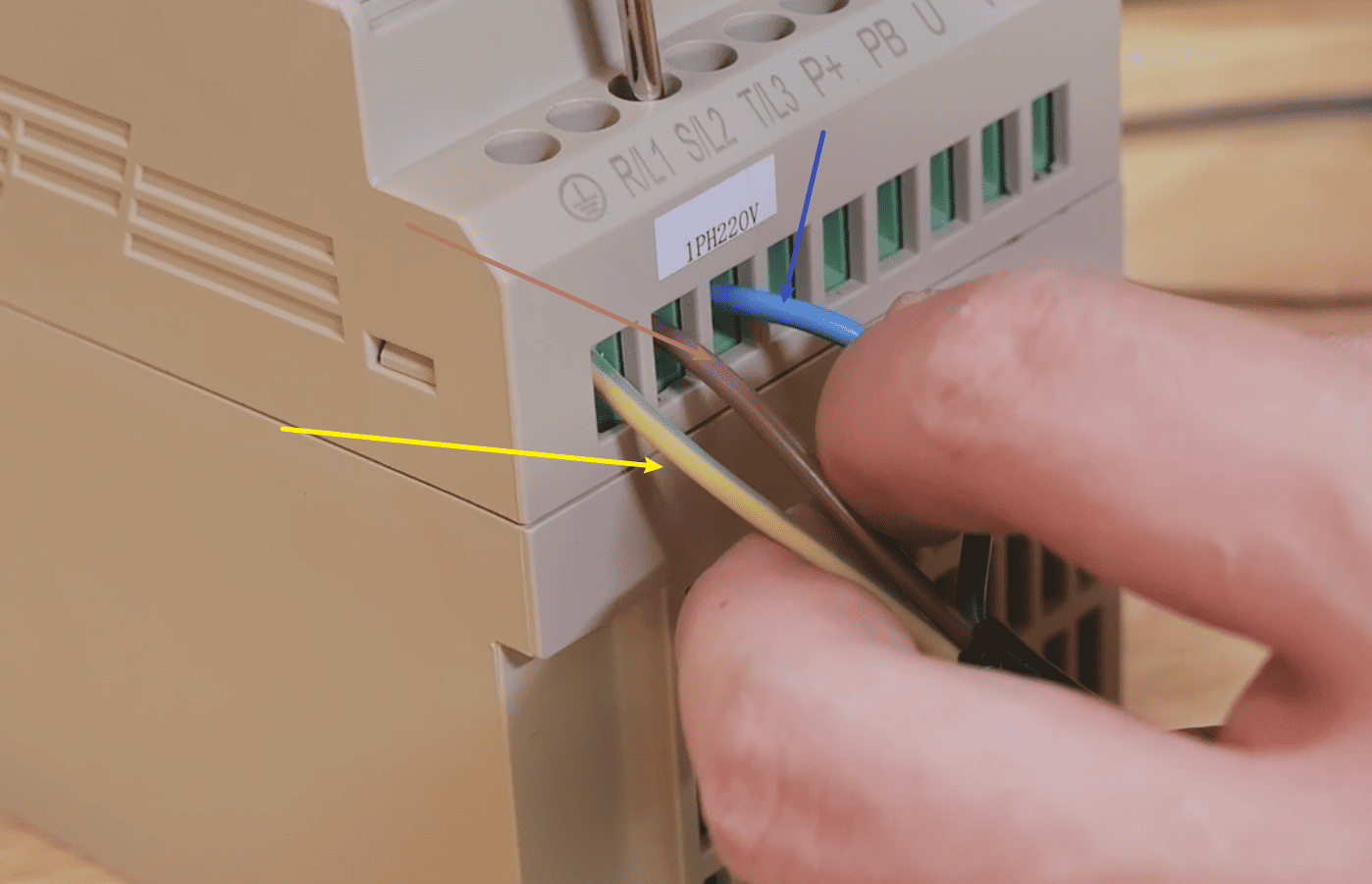

1.供电线一共有三根线，黄色的为地线按照地线标记接入在地线的接口上剩下的两根线不分正负极分别接入R/L1和S/L2接口即可
|

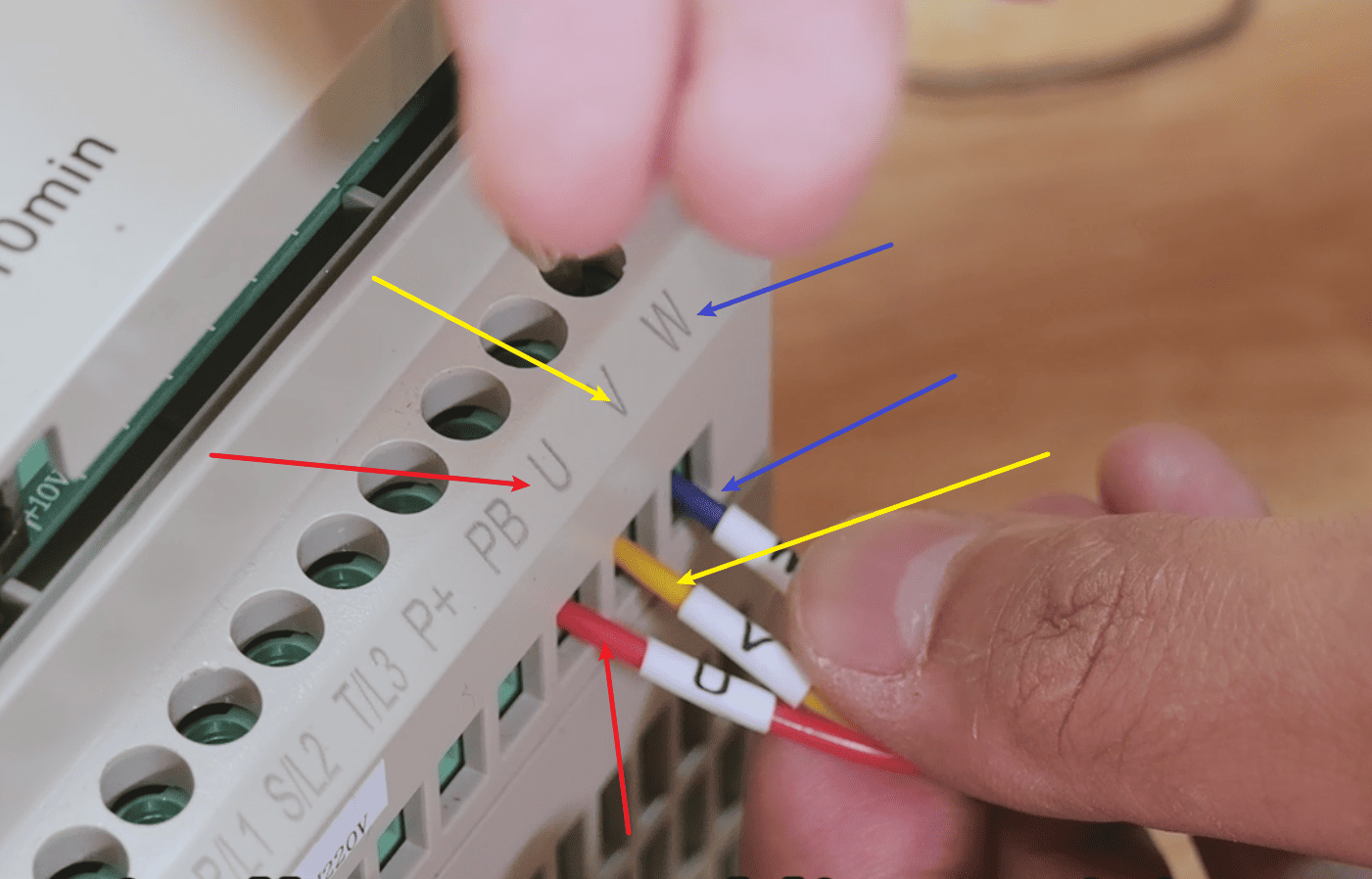

2.主轴控制线共三根分别是U-V-W，线束上带有线标分别接入在变频器对应的接口上即可
|

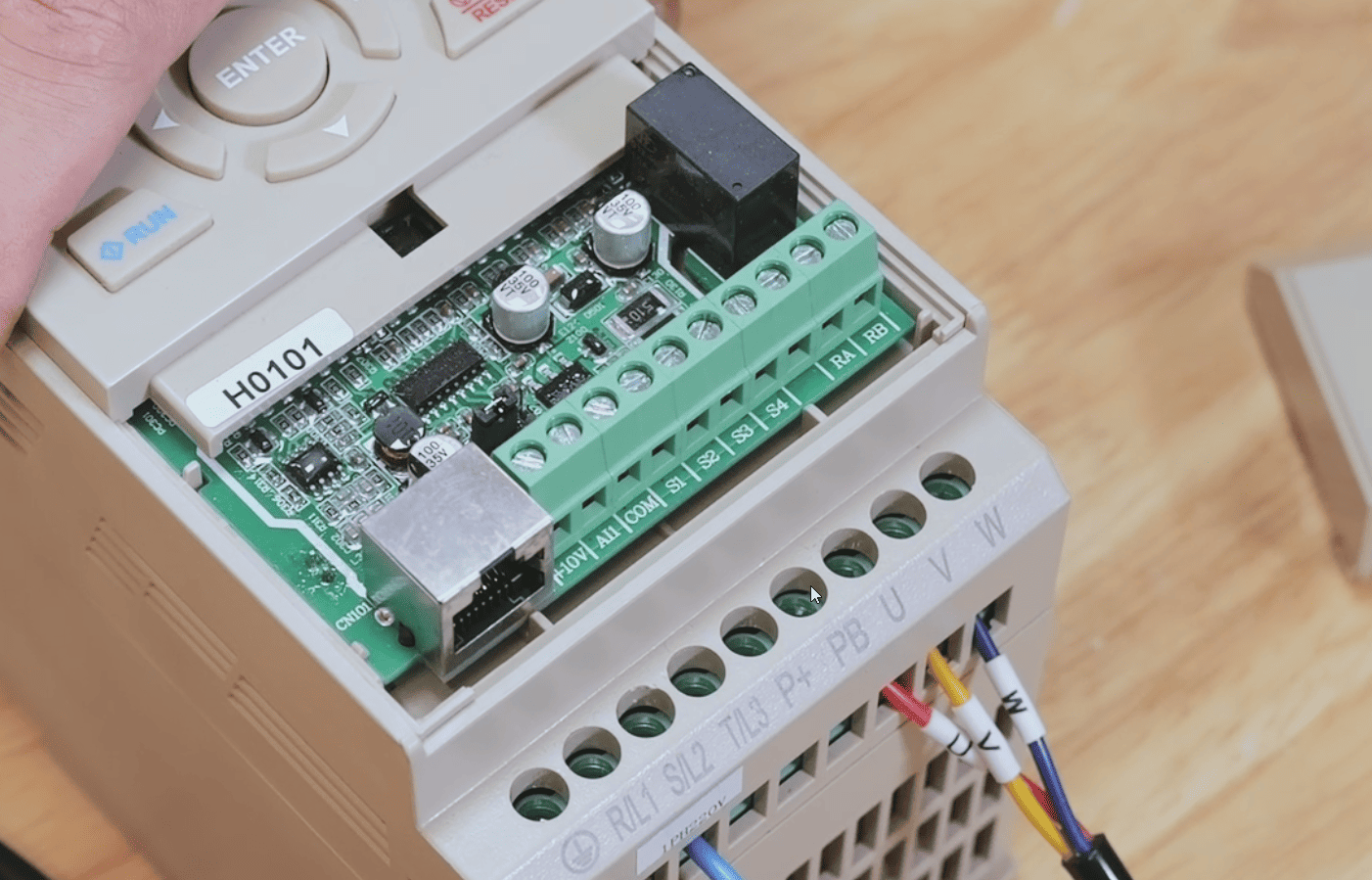

3.打开变频器的上盖，找到AVI和COM接口
|

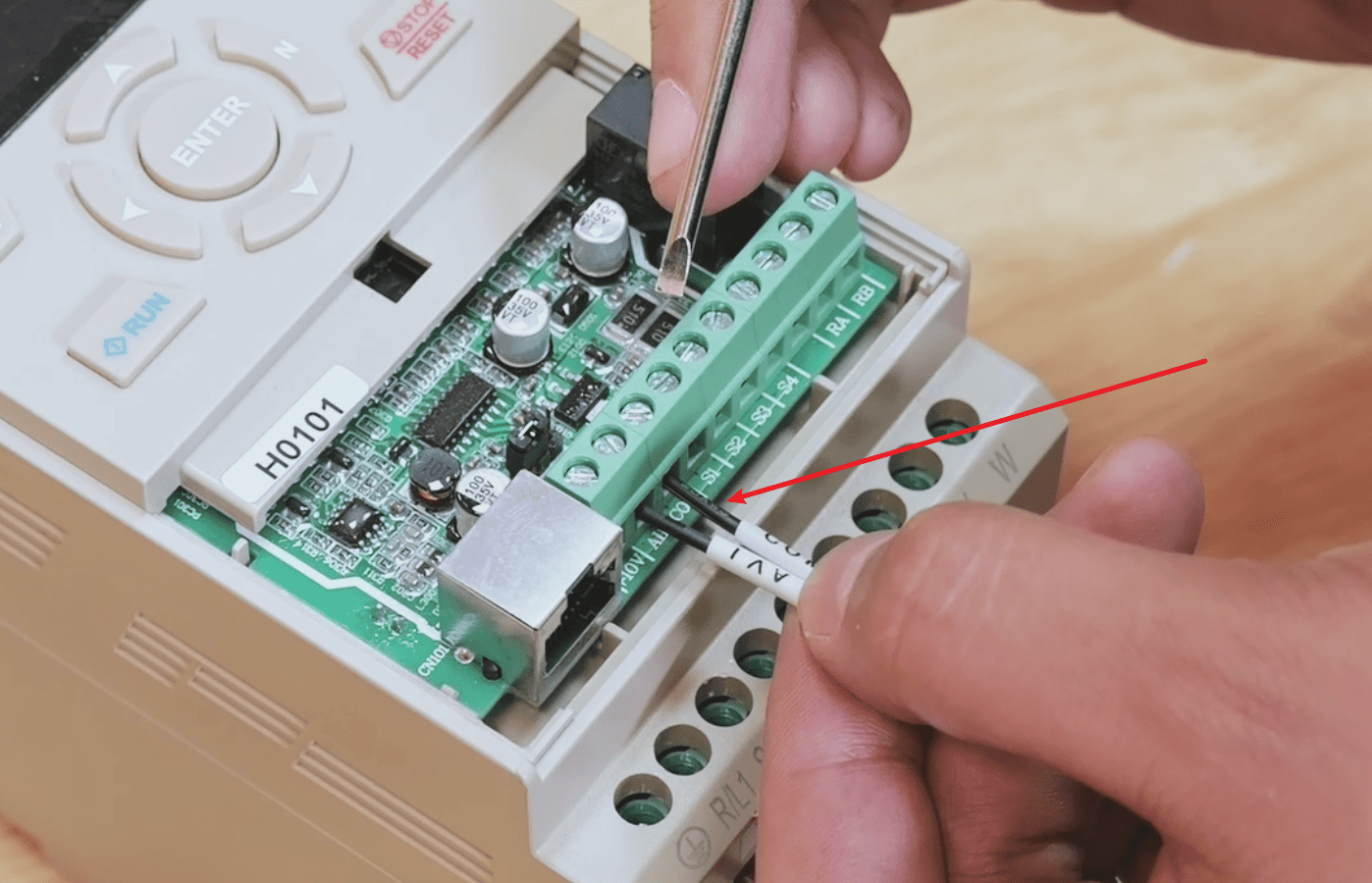

4.将变频控制线的AVI和COM线接入对应的接口
|

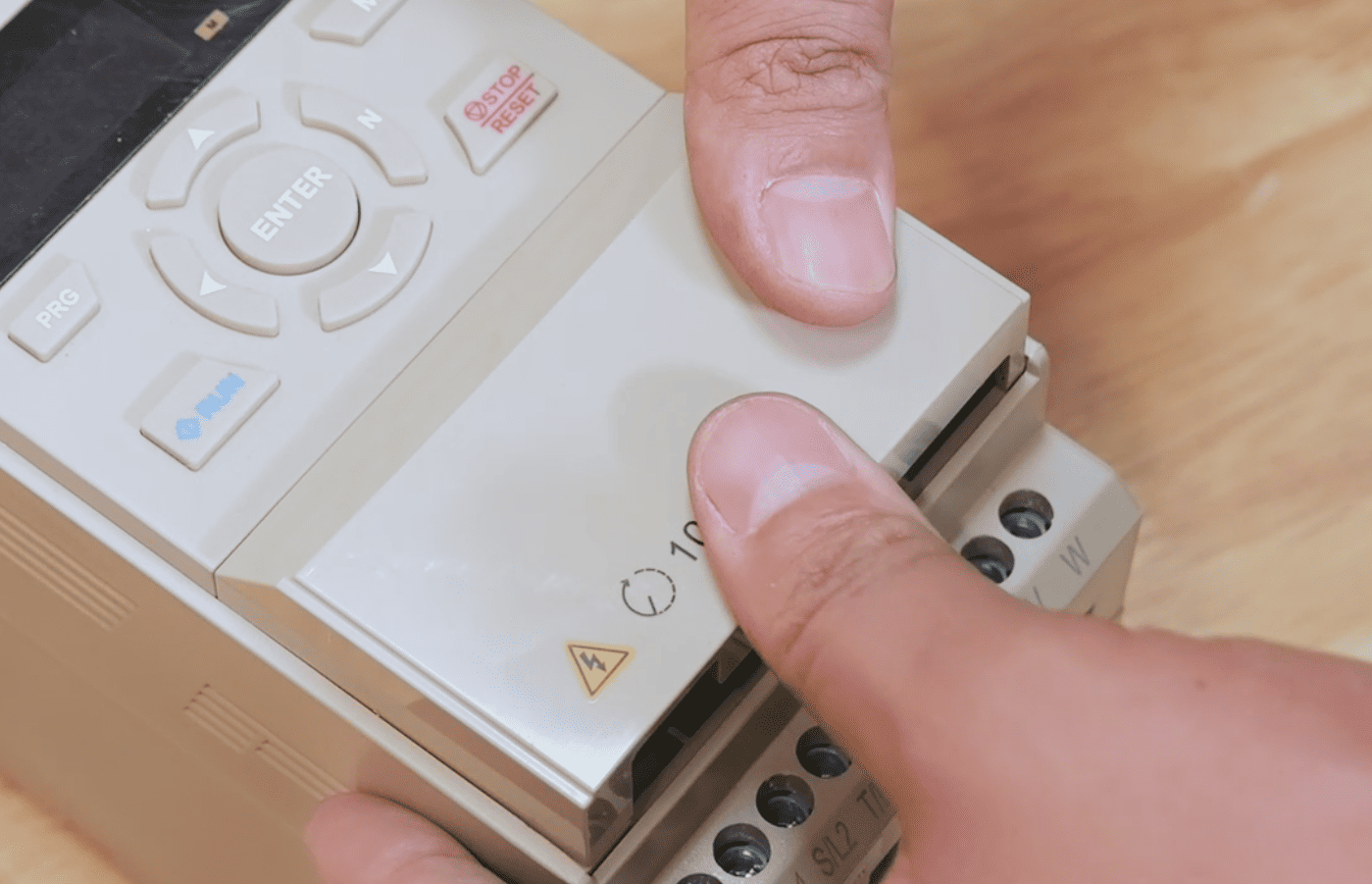

5.重新合上变频器的上盖
|

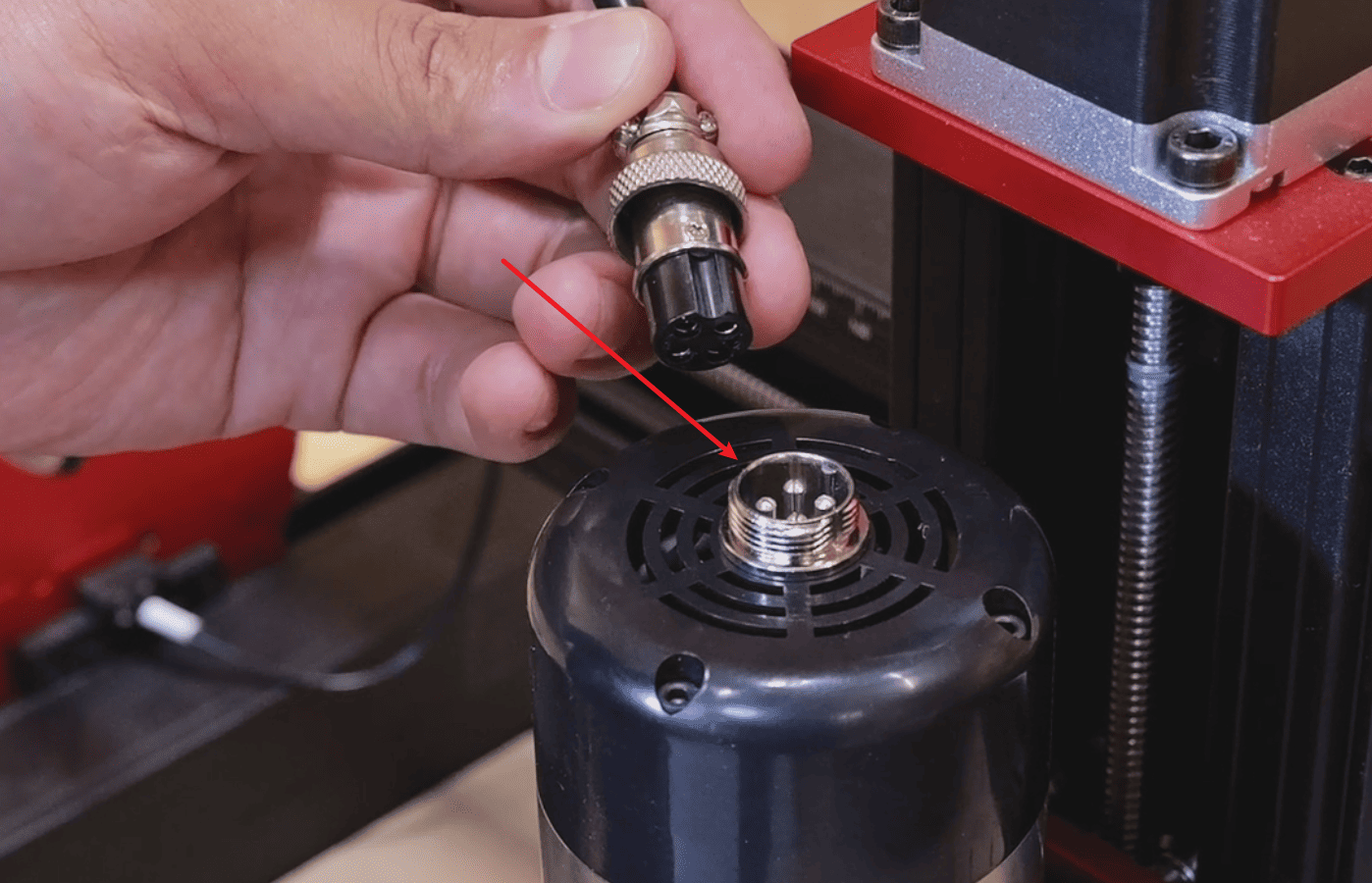

6.将主轴控制线的另外一端航空插头接入主轴
|

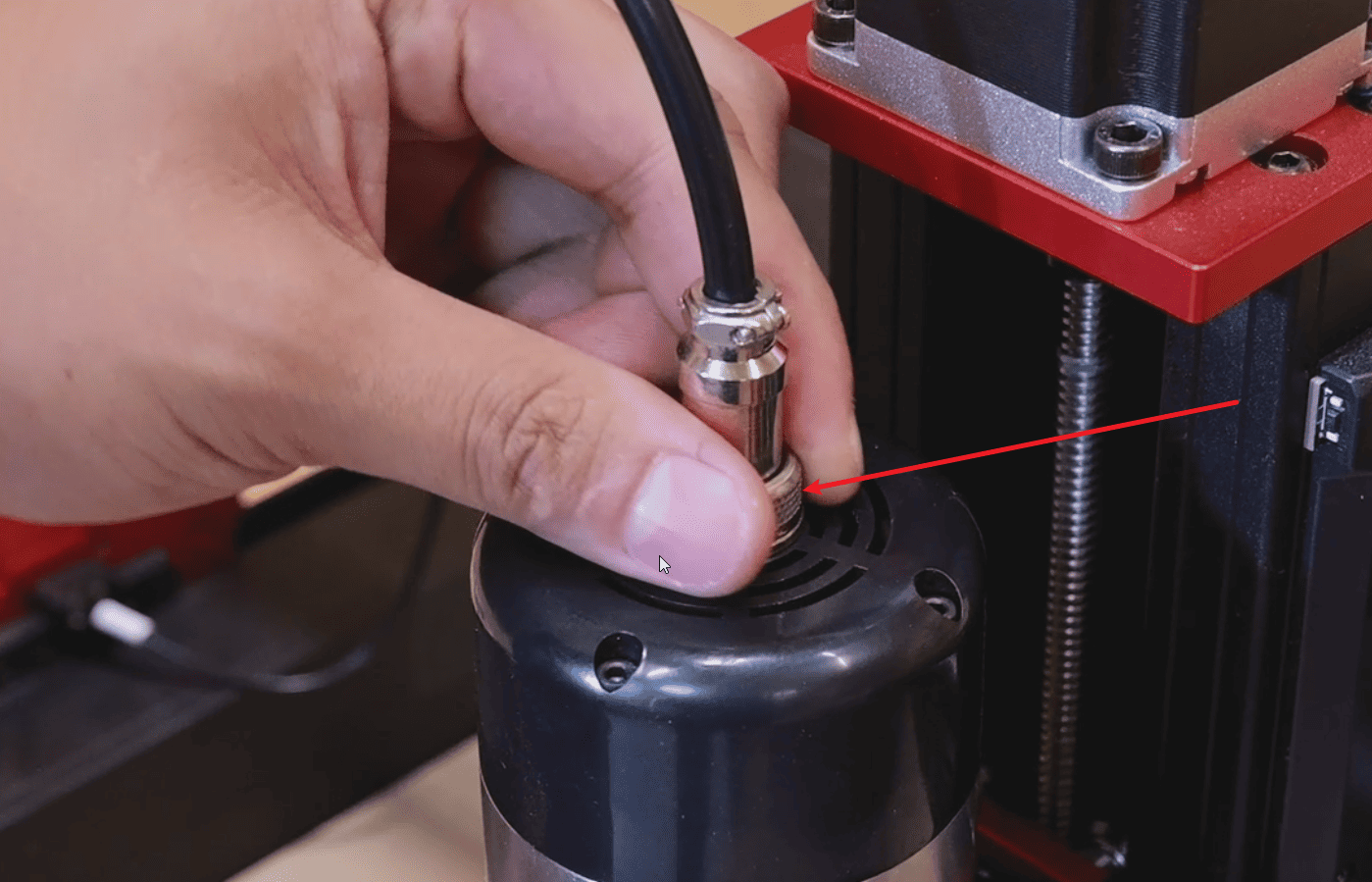

7.紧固好航空插头的固定螺母
|

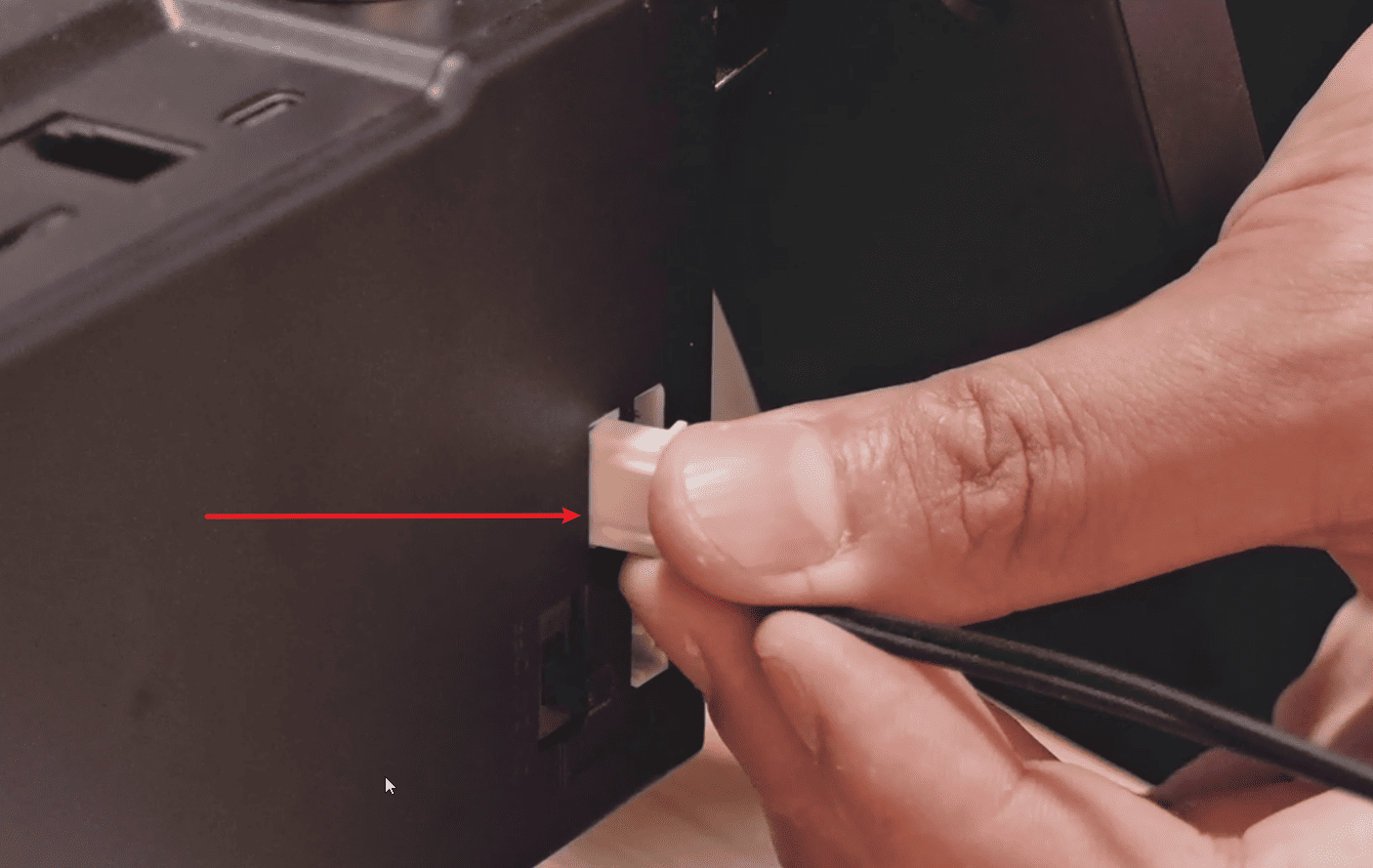

8.将变频控制线接在机器控制盒的VDF接口即可完成全部接线(注意：450Pro旧版无法使用该功能)
|
¶ 启动主轴
F65A主轴有两种启动方式分别是手动启动主轴和通过屏幕启动，但是无论那种方式都需要在启动前按下变频器上的"RUN"按钮
¶ 手动启动

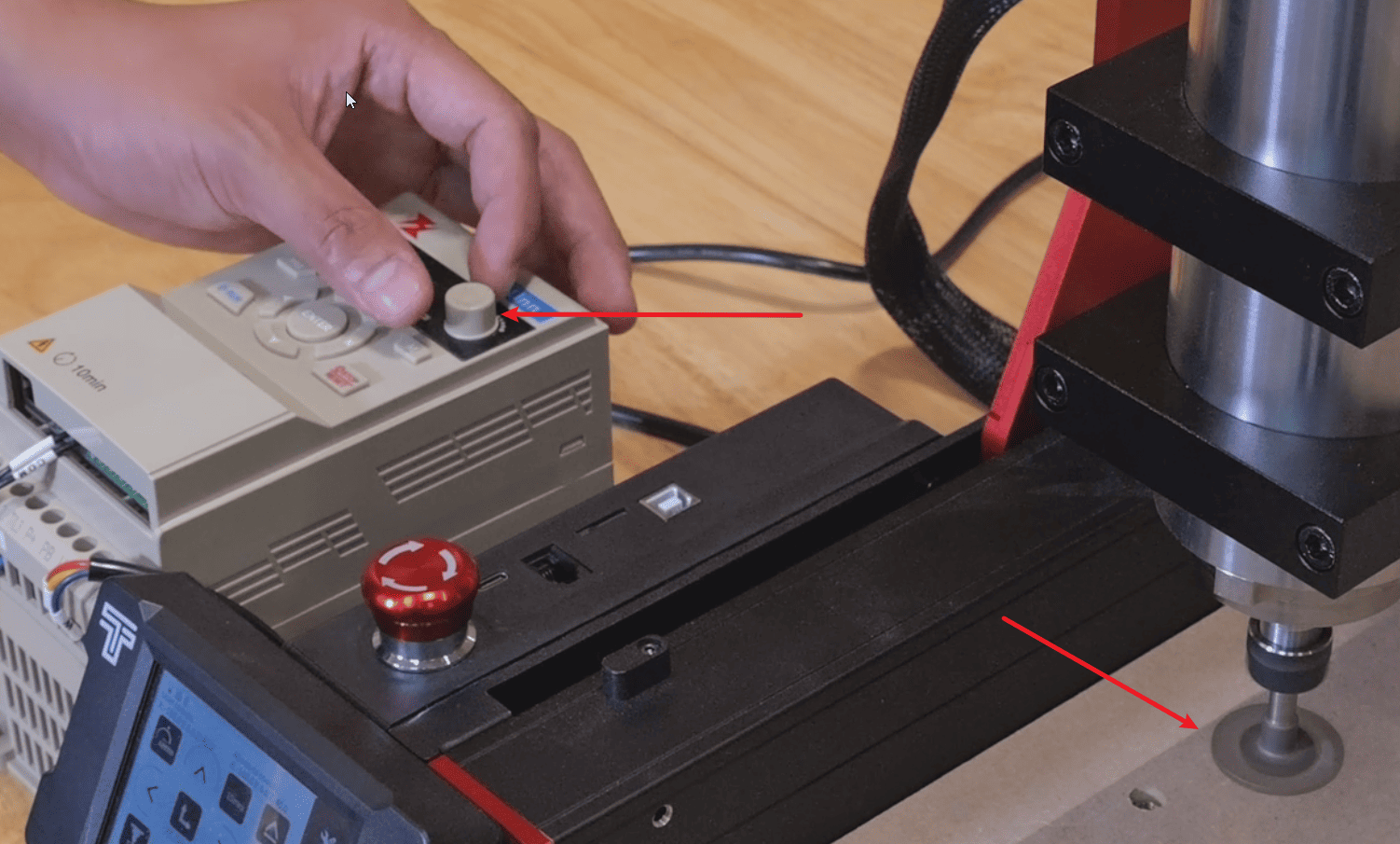

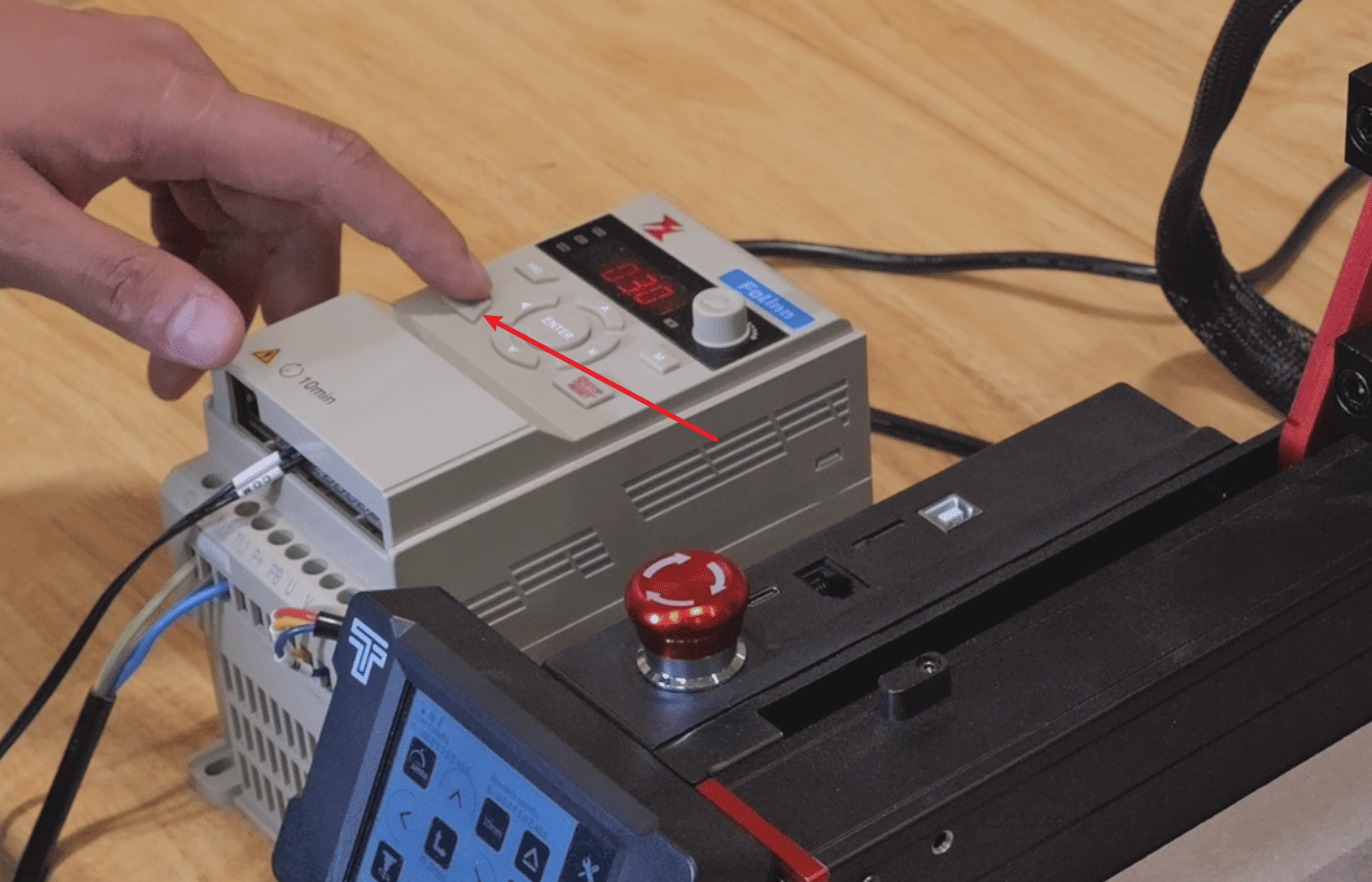

1.按下RUN按钮旋转调速器即可调节主轴转速
¶ 屏幕启动

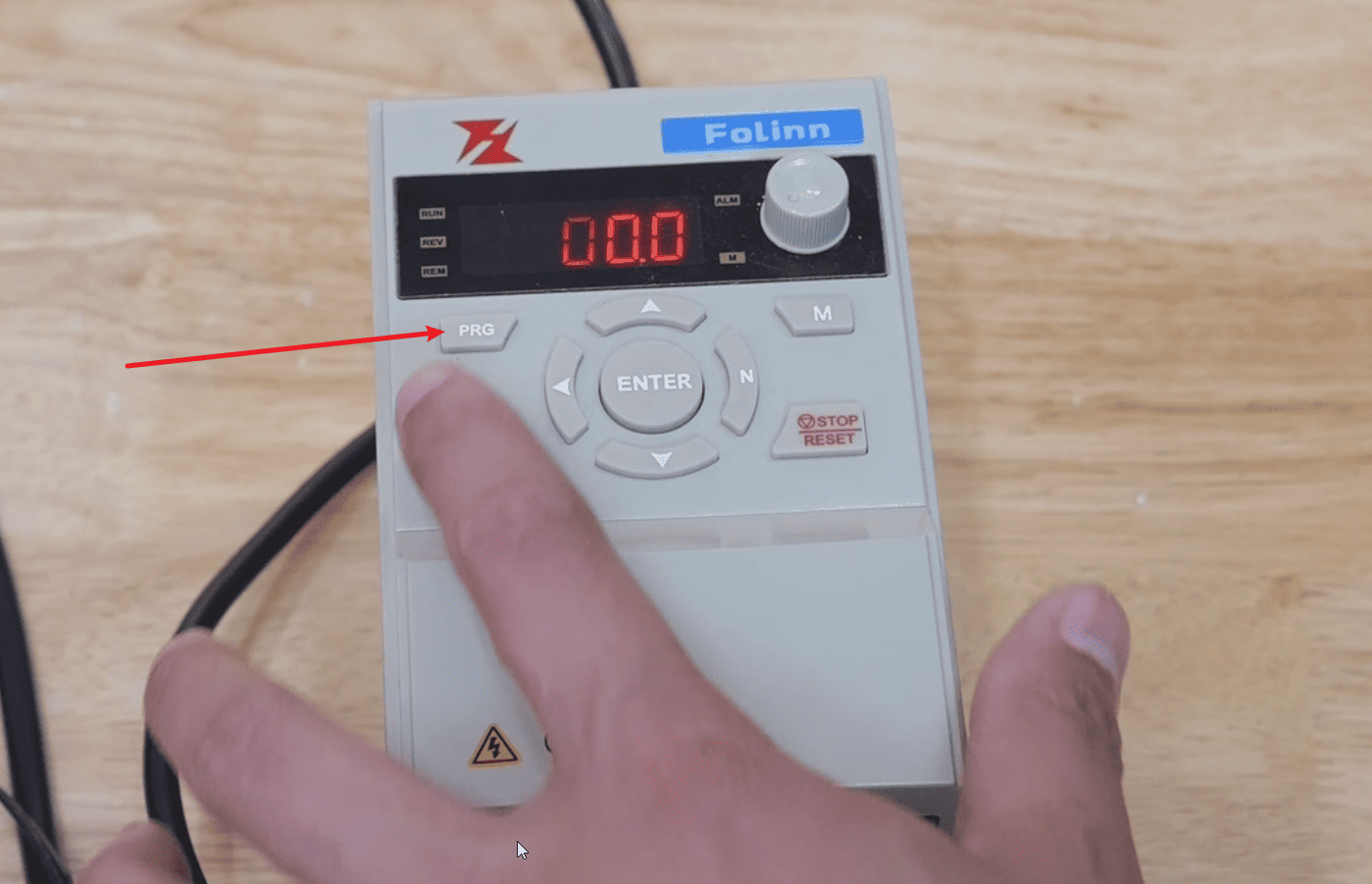

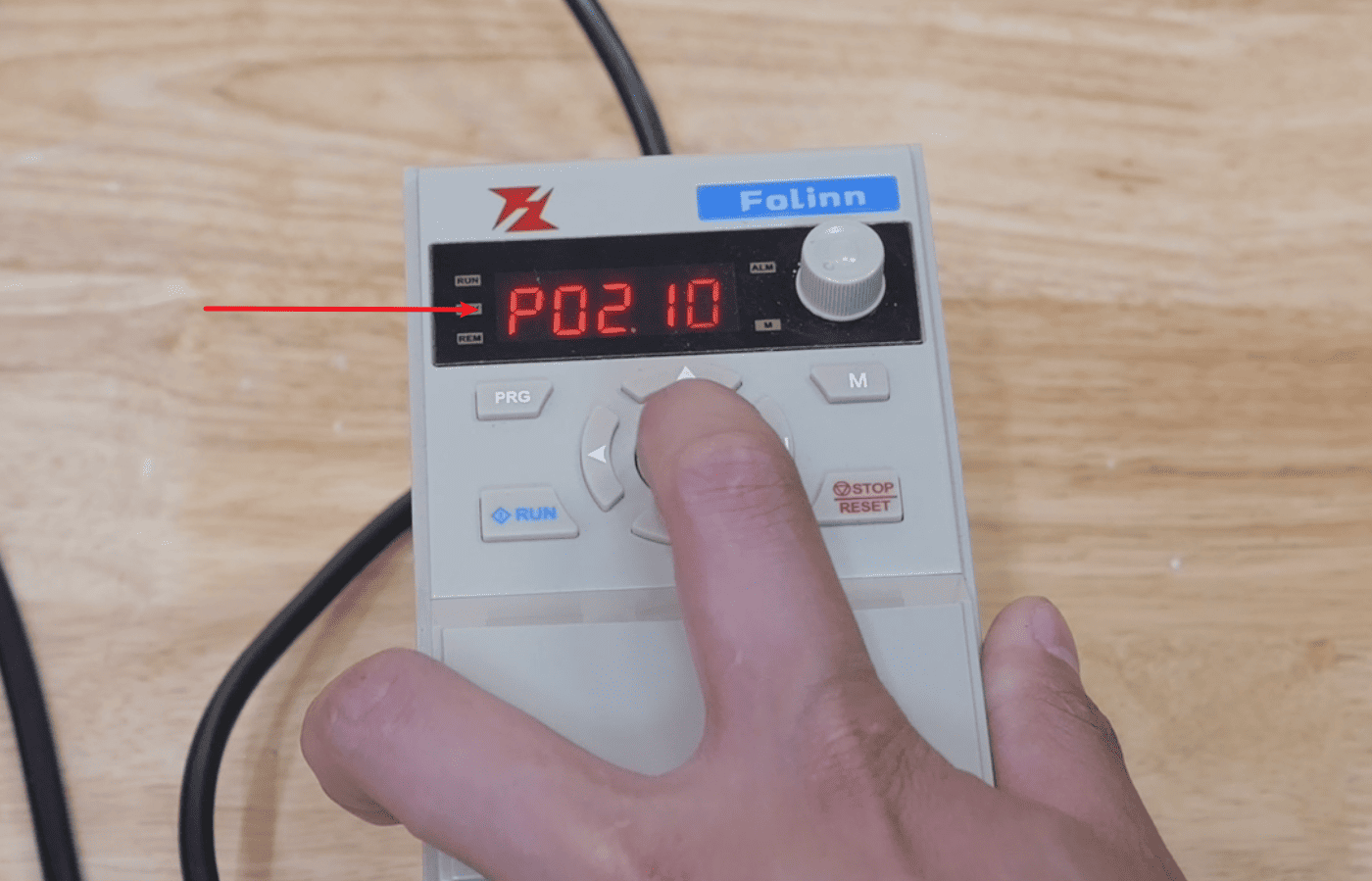

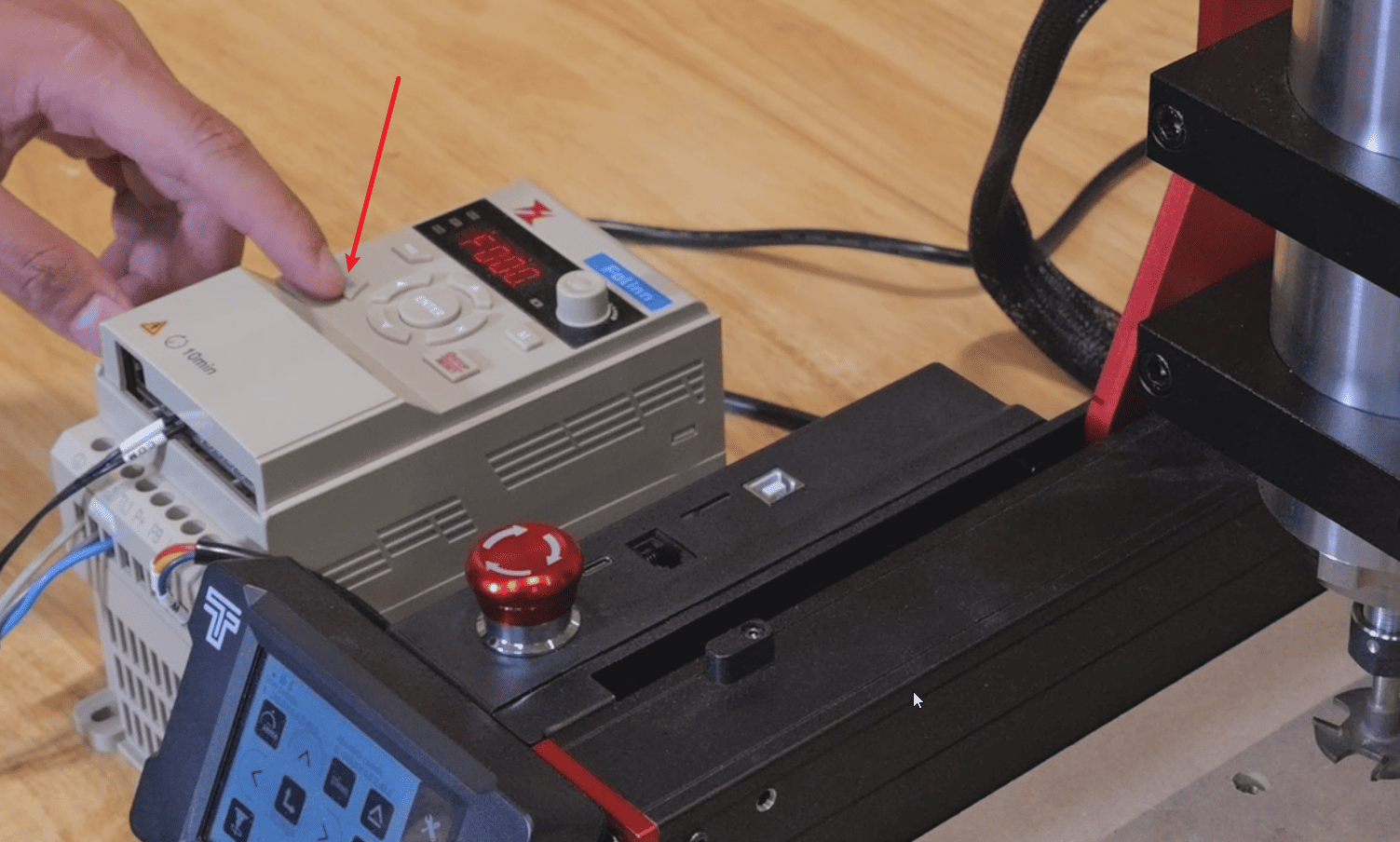

1.按下PRG按钮进入编程界面调整成P02.10

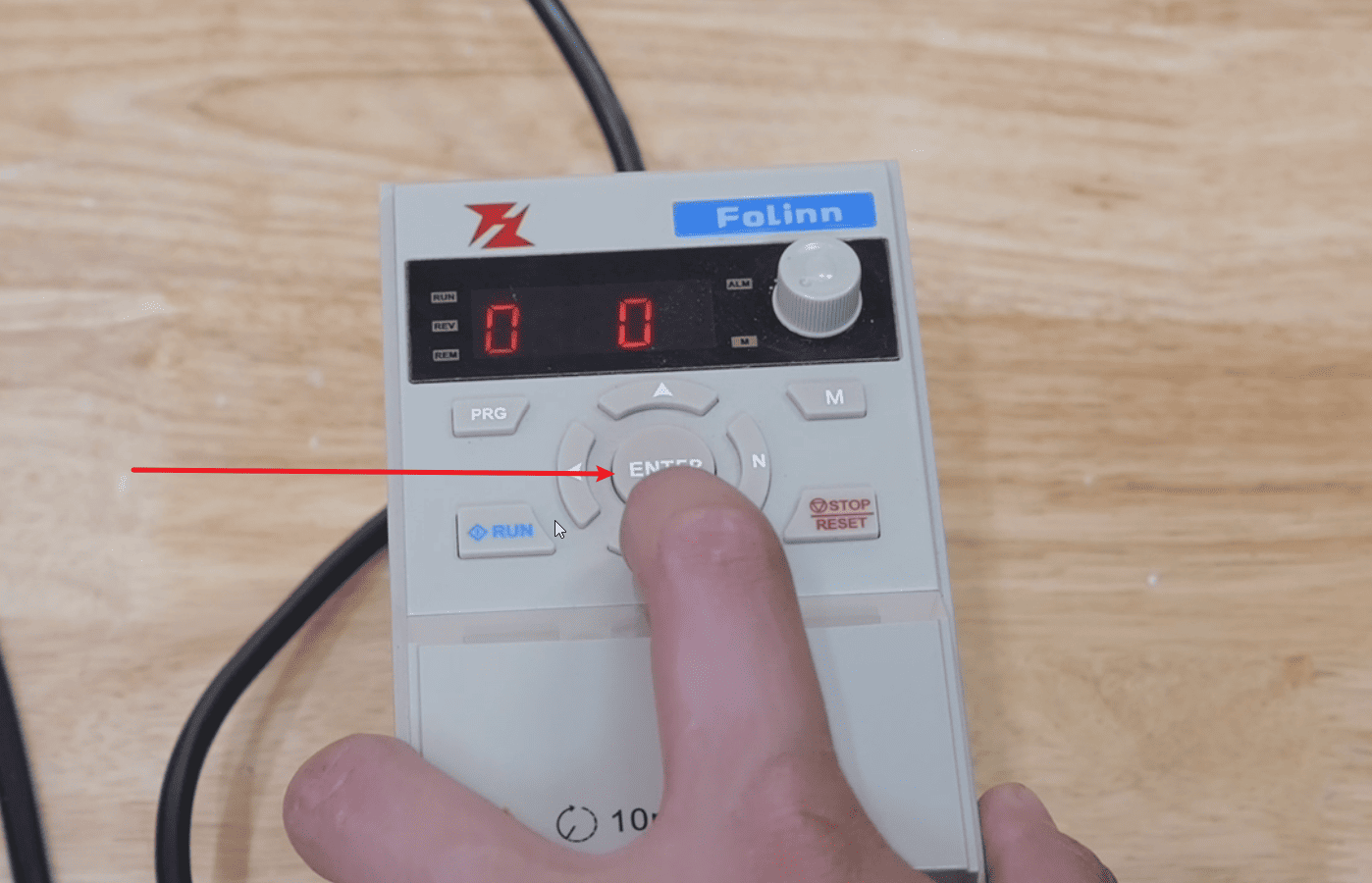

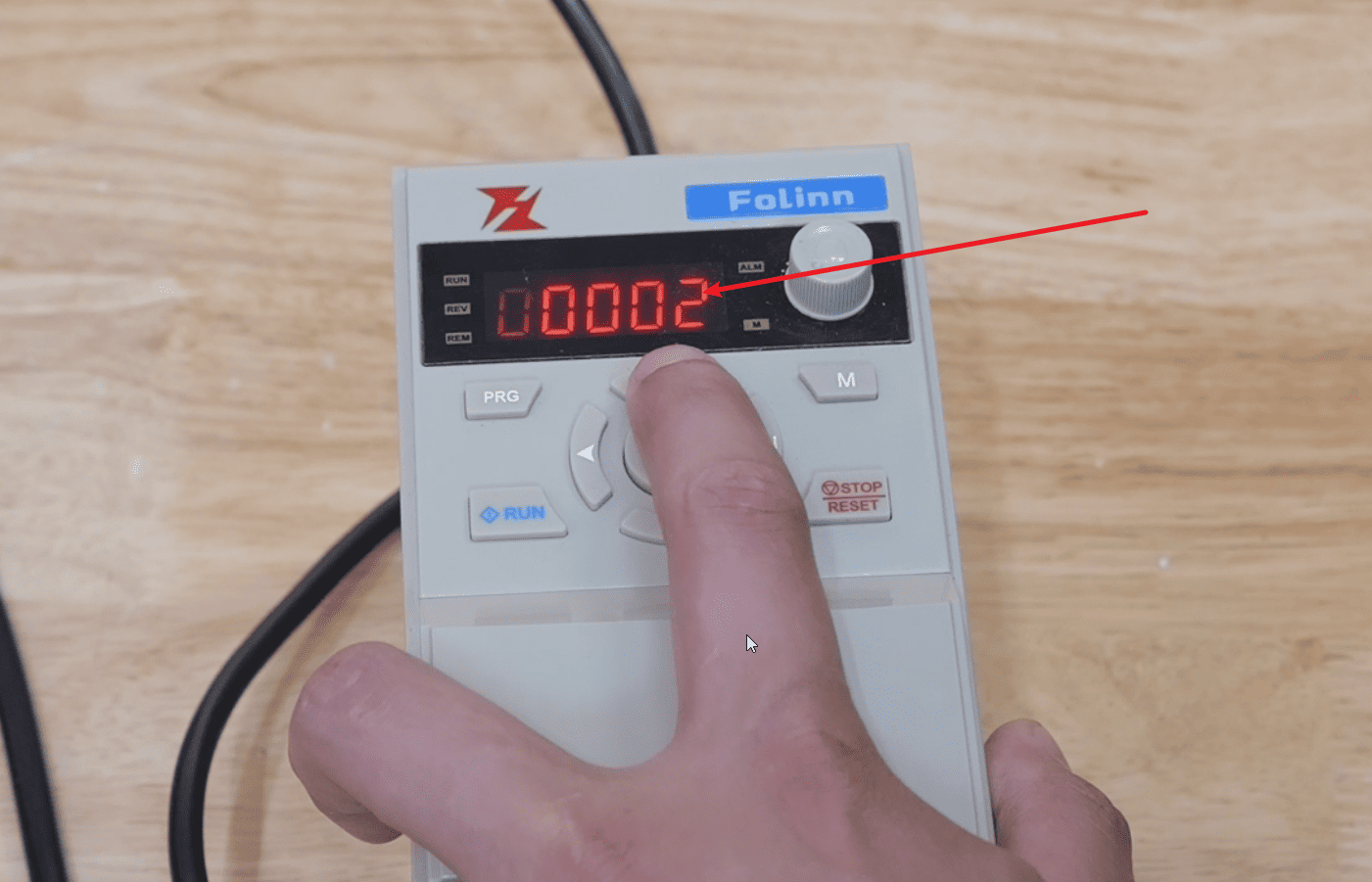

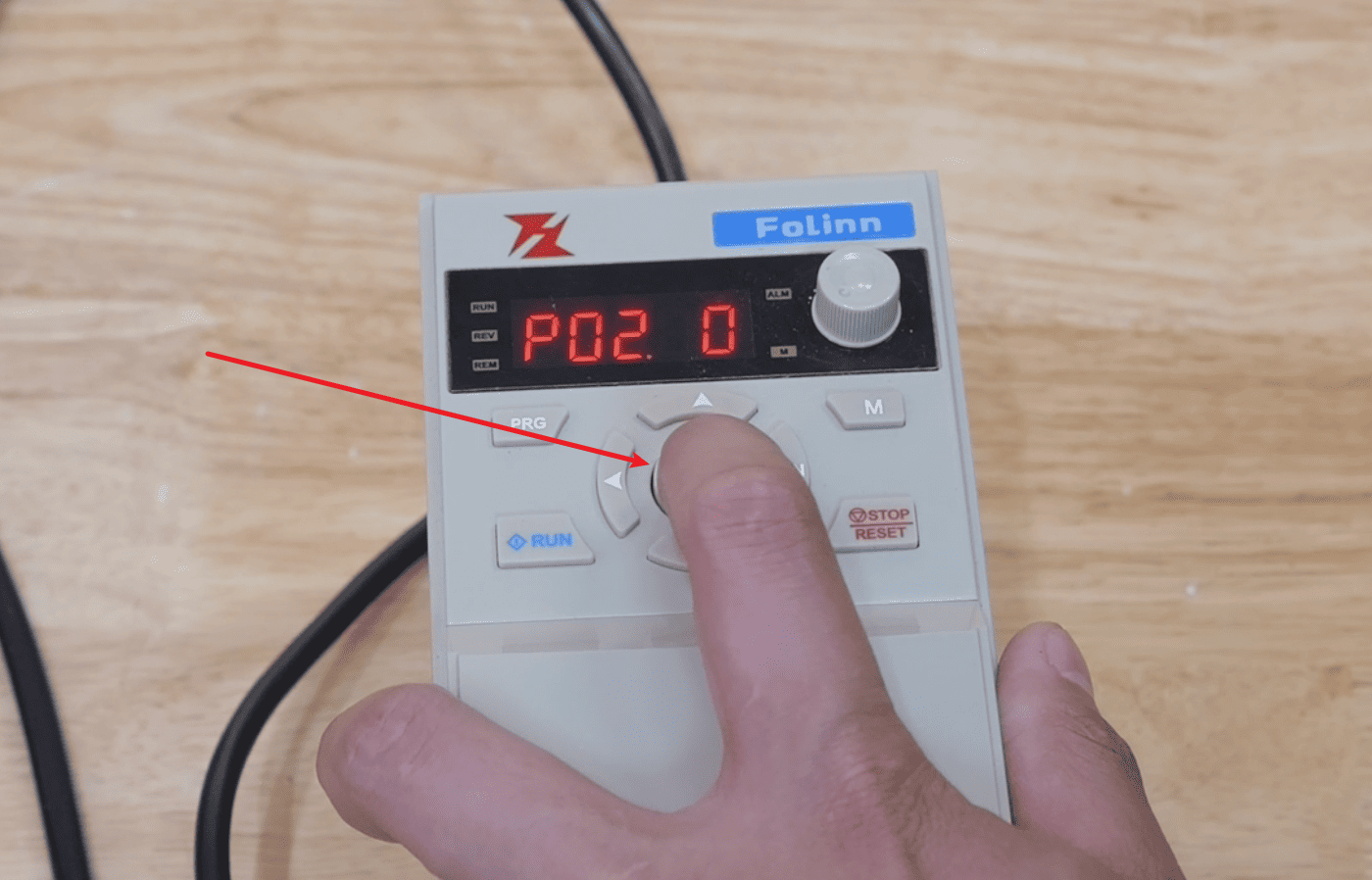

2.按下ENTEP进入下一行调整成00002

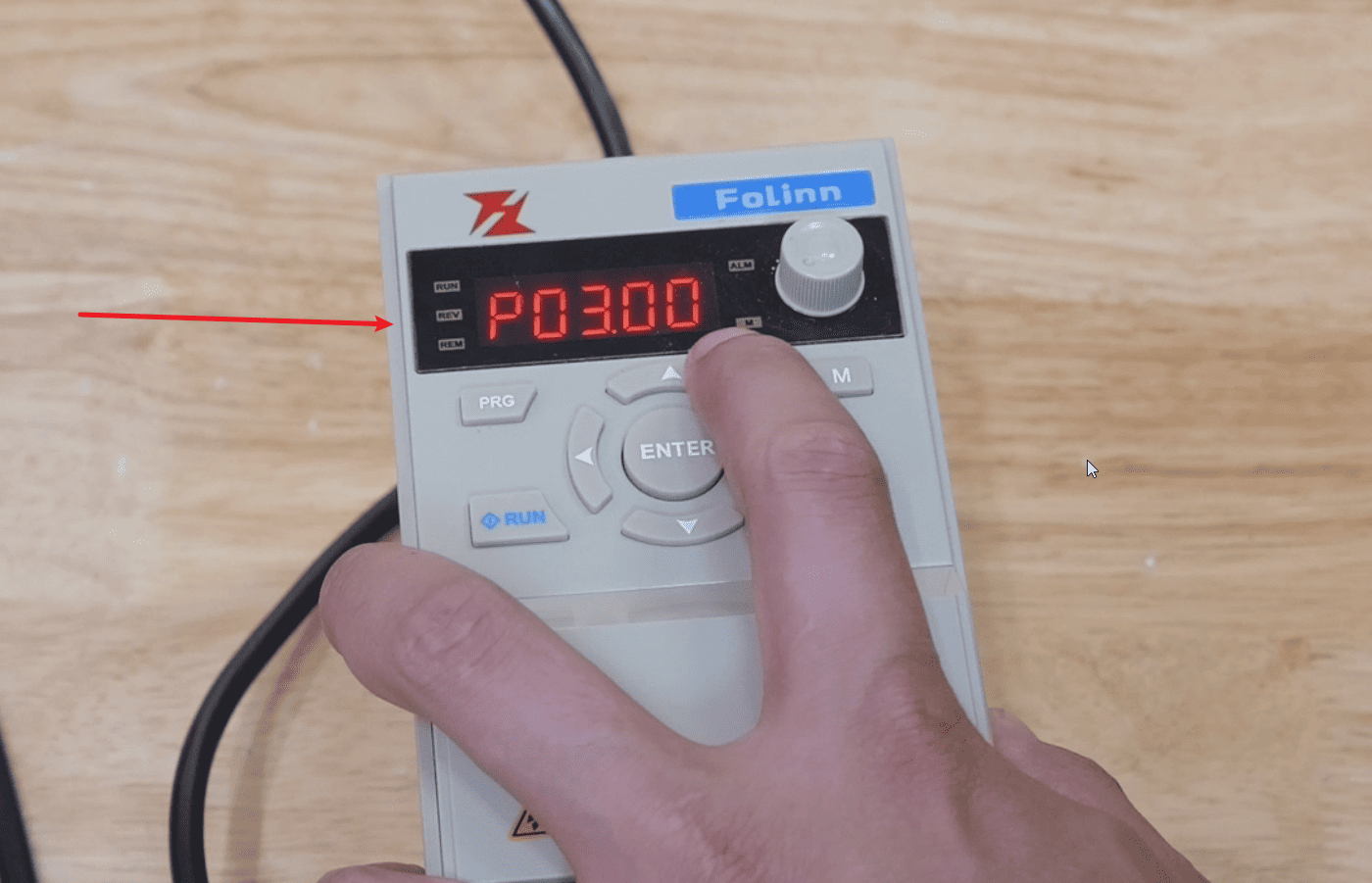

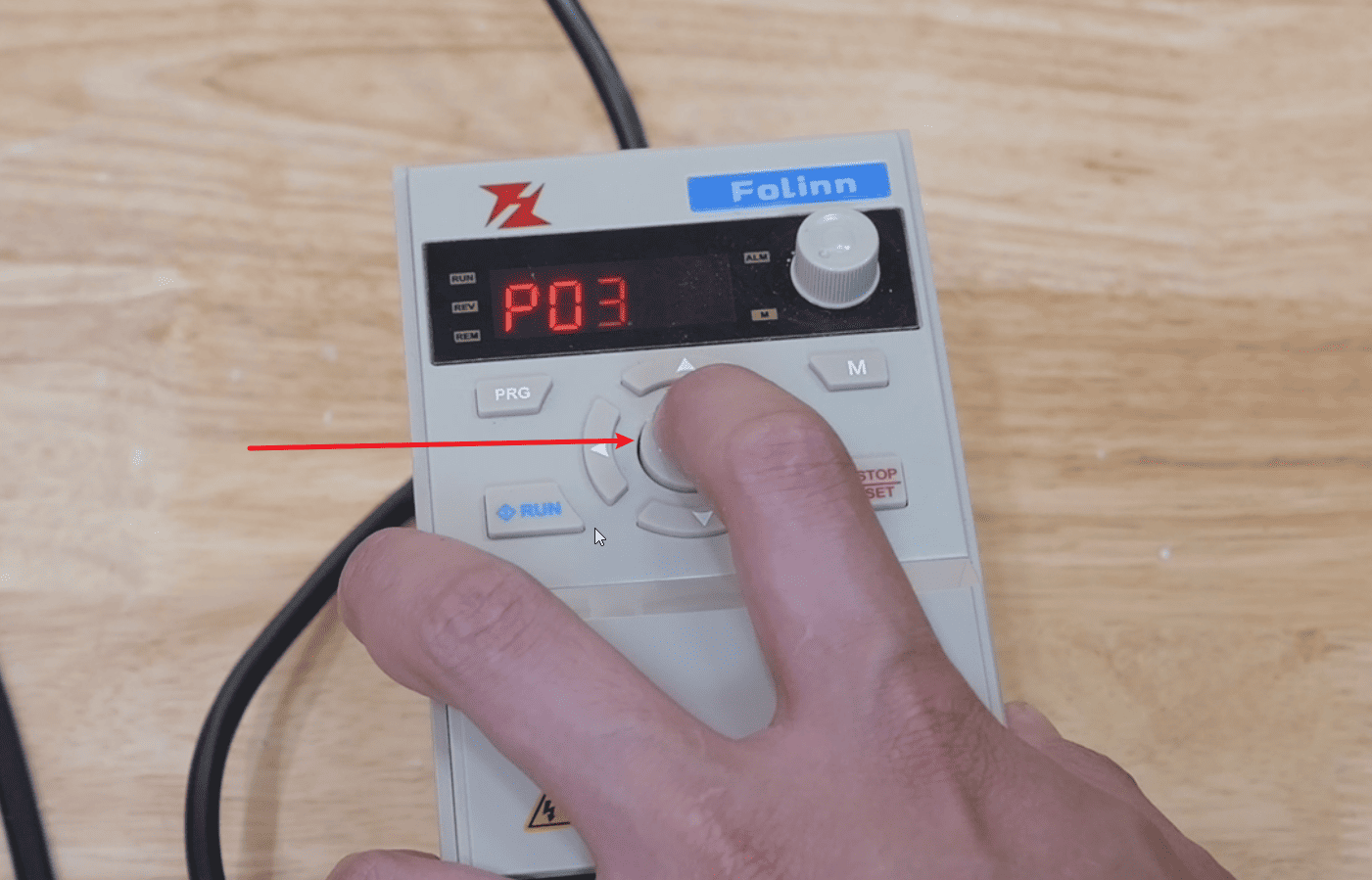

3.按下ENTEP进入下一行调整成P03.00

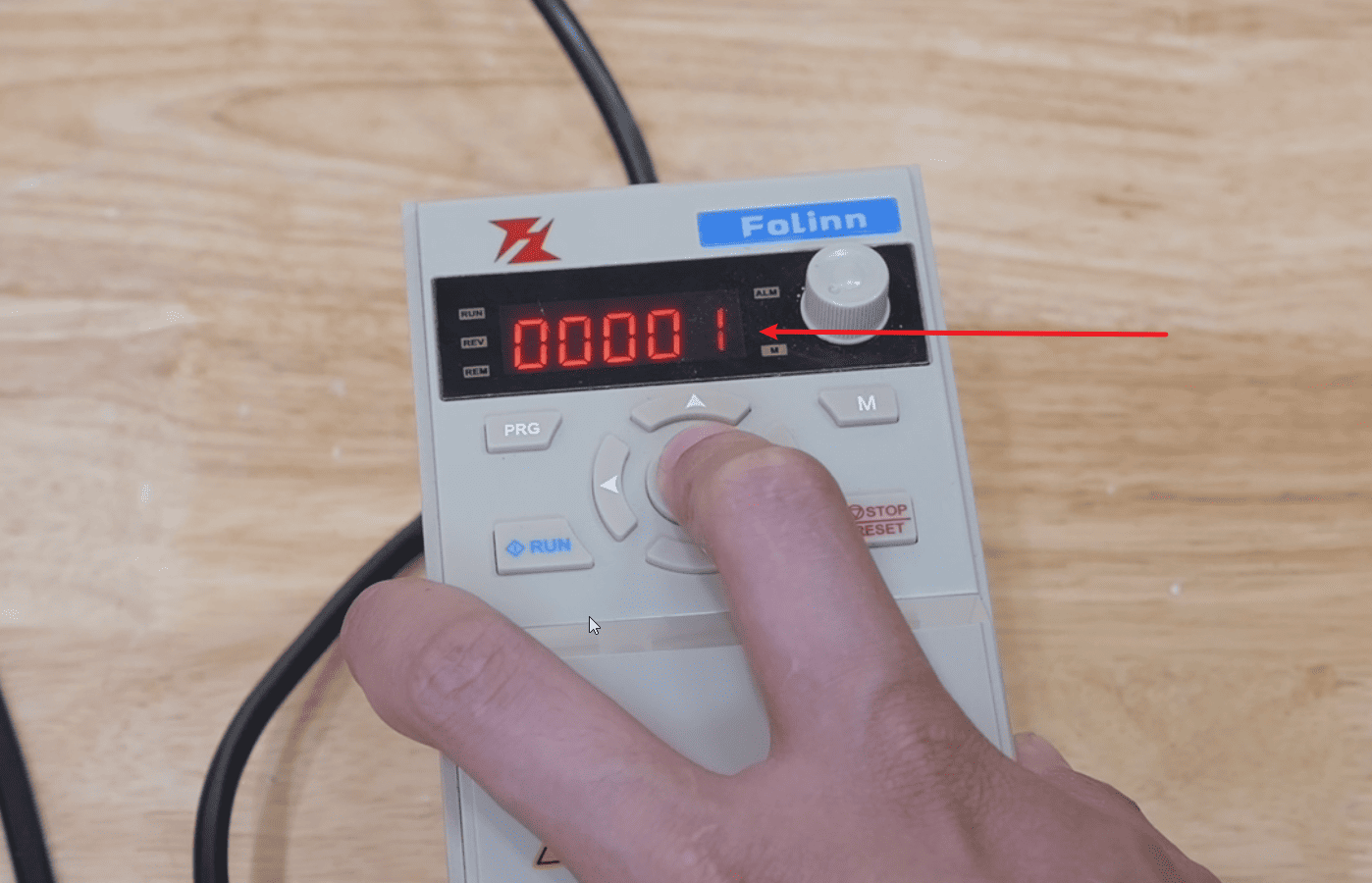

4.按下ENTEP进入下一行调整成00001后按下ENTEP即可完成调试

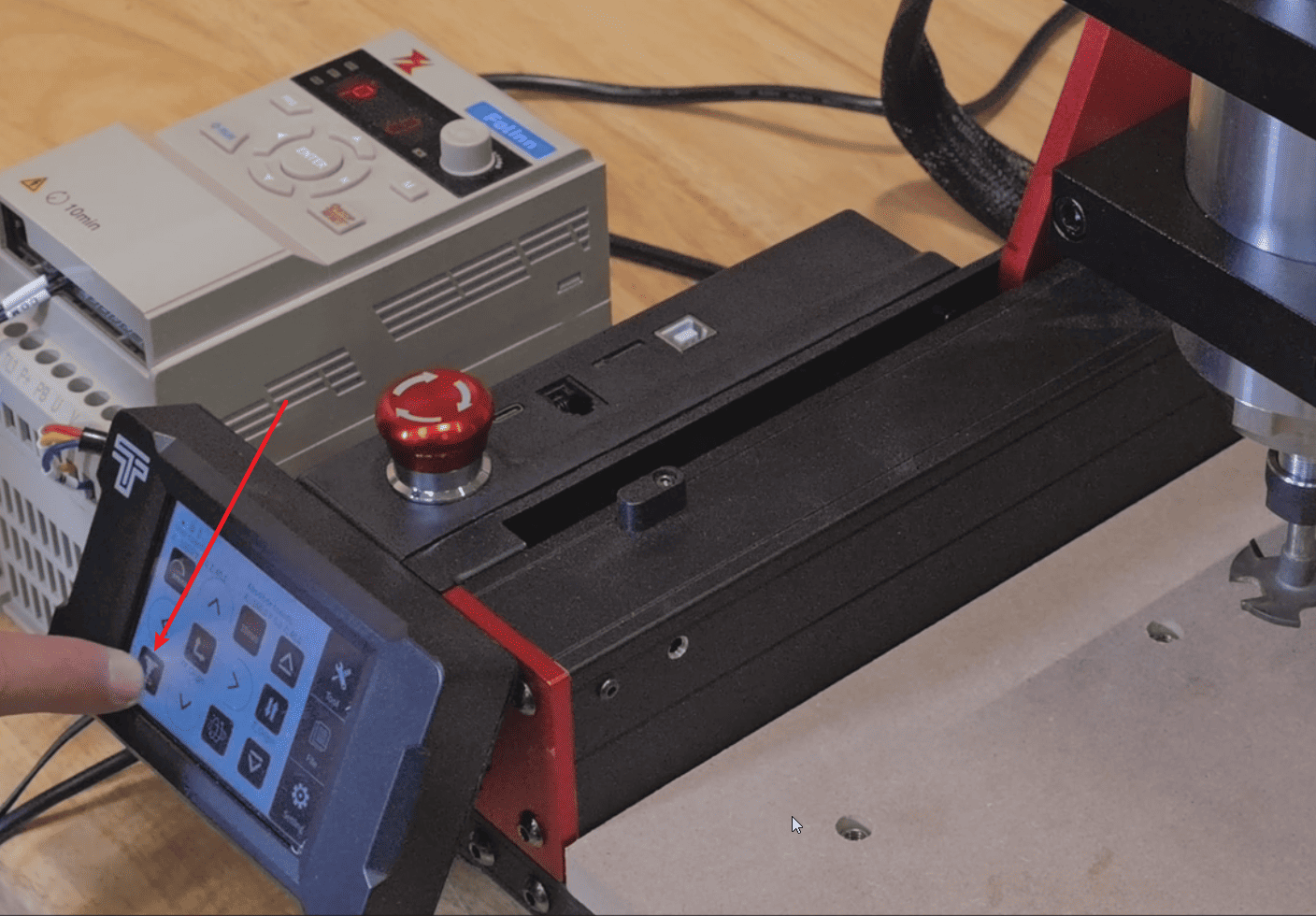

5.点击RUN然后在屏幕上点击主轴启动即可打开主轴
